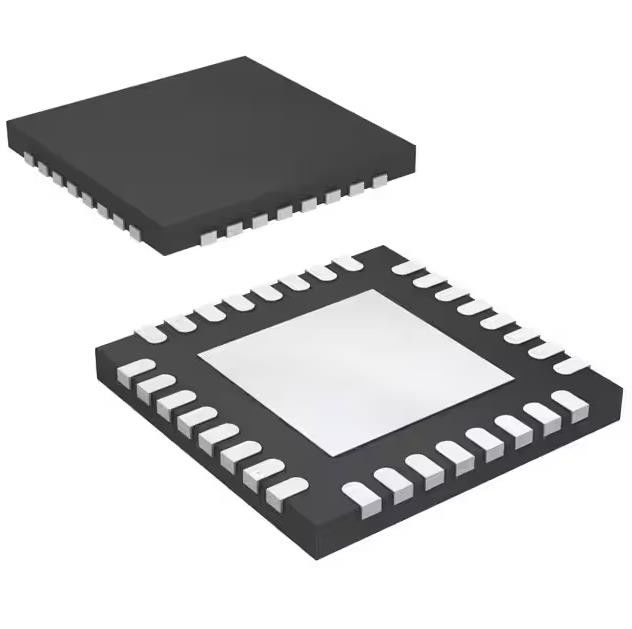

TCA6424ARGJR Ic Chip Xpndr 400khz Smbus 32uqfn I/O Expander 24 I²C

Descrição de produto

TCA6424ARGJR Transistor Ic Chip Ic Xpndr 400khz I2c Smbus 32uqfn

Expansor de E/S 24 I²C, SMBus 400 kHz 32-UQFN (5x5)

Especificações do TCA6424ARGJR

Característicasde TCA6424ARGJR

• Faixa de tensão da fonte de alimentação operacional de 1,65 V a 5,5 V
• Permite tradução bidirecional do nível de tensão e expansão GPIO entre:
– SCL/SDA de 1,8 V e porta de 1,8 V, 2,5 V, 3,3 V ou 5 VP
– SCL/SDA de 2,5 V e porta de 1,8 V, 2,5 V, 3,3 V ou 5 VP
– SCL/SDA de 3,3 V e porta de 1,8 V, 2,5 V, 3,3 V ou 5 VP
– SCL/SDA de 5 V e porta de 1,8 V, 2,5 V, 3,3 V ou 5 VP
• I2C para expansor de porta paralela
• Baixo consumo de corrente de espera de 1 μA
• A ação Schmitt-Trigger permite transição de entrada lenta e melhor imunidade a ruído de comutação nas entradas SCL e SDA
– Vhys = 0,18 V Tipo a 1,8 V
– Vhys = 0,25 V Tipo a 2,5 V
– Vhys = 0,33 V Tipo a 3,3 V
– Vhys = 0,5 V Tipo a 5 V
• Portas de E/S tolerantes a 5-V
• Entrada de reinicialização ativa-baixa (RESET)
• Saída de interrupção ativa-baixa de dreno aberto (INT)
• Barramento I2C rápido de 400 kHz
• Registro de configuração de entrada/saída
• Registro de inversão de polaridade
• Reinicialização de inicialização interna
• Ligue com todos os canais configurados como entradas
• Nenhuma falha ao ligar
• Filtro de ruído nas entradas SCL/SDA
• Saídas travadas com capacidade máxima de acionamento de alta corrente para LEDs de acionamento direto
• O desempenho de travamento excede 100 mA por JESD 78, classe II
• A proteção ESD excede JESD 22
– Modelo de corpo humano 2000-V (A114-A)
– Modelo de máquina de 200 V (A115-A)
– Modelo de dispositivo carregado de 1000 V (C101)
