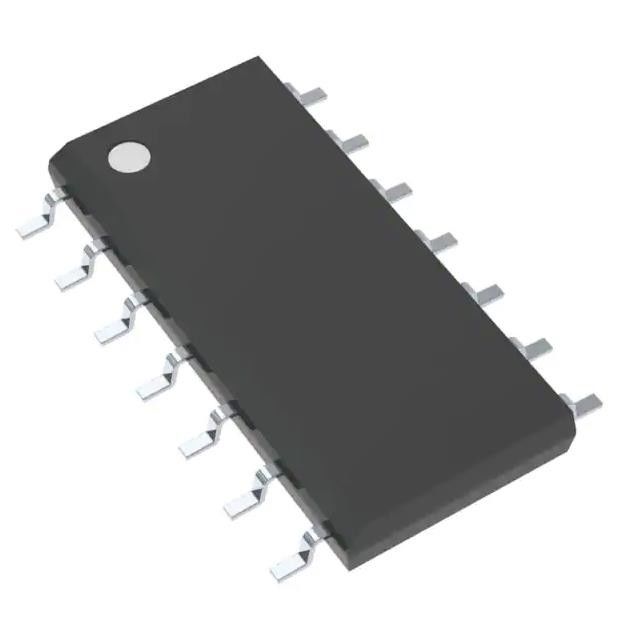

Diferencial do circuito do amplificador 4 de LMC6036IMX/NOPB CMOS, Trilho-à-trilho 14-SOIC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LMC6036IMX/NOPB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo do amplificador: | CMOS |
|---|---|---|---|
| Número de circuitos: | 4 | Tipo da saída: | Diferencial, Trilho-à-trilho |
| Taxa de pântano: | 1.5V/µs | Produto da largura de banda do ganho: | 1,4 megahertz |
| Atual - polarização entrada: | 0,02 pA | Tensão - offset entrado: | µV 500 |
Descrição de produto
Diferencial do circuito do amplificador 4 de LMC6036IMX/NOPB CMOS, Trilho-à-trilho 14-SOIC
Diferencial do circuito do amplificador 4 do CMOS, Trilho-à-trilho 14-SOIC
Especificações de LMC6036IMX/NOPB
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Linear | |
| Amplificadores | |
| Instrumentação, ampères OP, amortecedor ampères | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Tipo do amplificador | CMOS |
| Número de circuitos | 4 |
| Tipo da saída | Diferencial, Trilho-à-trilho |
| Taxa de pântano | 1.5V/µs |
| Produto da largura de banda do ganho | 1,4 megahertz |
| Atual - polarização entrada | 0,02 pA |
| Tensão - offset entrado | µV 500 |
| Atual - fonte | 1.3mA (canais x4) |
| Atual - saída/canal | 8 miliampères |
| Tensão - período da fonte (minuto) | 2 V |
| Tensão - período da fonte (máximo) | 15,5 V |
| Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 14-SOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 14-SOIC |
| Número baixo do produto | LMC6036 |
Características de TPS22918TDBVRQ1
• (Típico salvo disposição em contrário)
• LMC6035 no pacote de DSBGA
• Desempenho 2.7V, 3V, 5V e 15V assegurado
• Especificado para 2 kΩ e cargas 600Ω
• Escala de funcionamento larga: 2.0V a 15.5V
• Corrente entrada ultra baixa: 20fA
• Balanço da saída do Trilho-à-trilho
– @ 600Ω: 200mV de um ou outro trilho em 2.7V
– @ 100kΩ: 5mV de um ou outro trilho em 2.7V
• Ganho de alta tensão: 126dB
• Escala entrada larga da tensão do Comum-modo
– -0.1V a 2.3V em CONTRA = 2.7V
• Baixa distorção: 0,01% em 10kHz
• Quadrilátero LMC6035 LMC6036 duplo
• Veja AN-1112 (número SNVA009 da literatura) para considerações de DSBGA
• AEC-Q100 classificam 3 qualificados (LMC6035-Q1)
Aplicações de TPS22918TDBVRQ1
• Amortecedor ou pré-amplificador alto da impedância
• Eletrônica a pilhas
• Instrumentação médica
• Aplicações automotivos
Classificações ambientais & da exportação de TPS22918TDBVRQ1
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
