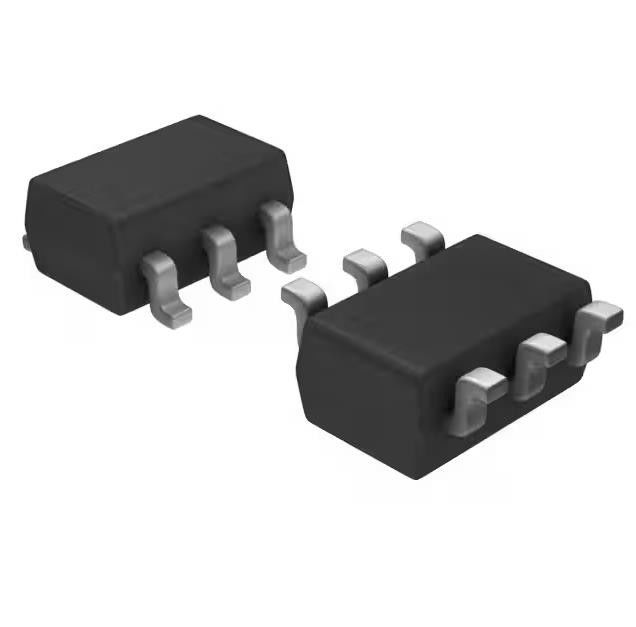

TPS22918TDBVRQ1 1:1 Sot23-6 do transistor CI Chip Ic Pwr Switch N-Chan
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS22918TDBVRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo do interruptor: | Uso geral |
|---|---|---|---|
| Número de saídas: | 1 | Relação - entrada: Saída: | 1:01 |
| Configuração de saída: | Lado alto | Tipo da saída: | N-canal |
| Relação: | De ligar/desligar | Tensão - carga: | 1V ~ 5,5V |
Descrição de produto
TPS22918TDBVRQ1 Transistor Ic Chip Ic Pwr Switch N-Chan 1:1 Sot23-6
Chave liga/desliga/driver 1:1 N-Channel 2A SOT-23-6
Especificações de TPS22918TDBVRQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Chaves de distribuição de energia, drivers de carga | |
| Mfr | Instrumentos Texas |
| Series | Automotivo, AEC-Q100 |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Ativo |
| Tipo de interruptor | Propósito geral |
| Número de saídas | 1 |
| Relação - Entrada:Saída | 1:1 |
| Configuração de saída | Lado alto |
| Tipo de saída | Canal N |
| Interface | Ligado desligado |
| Tensão - Carga | 1V ~ 5,5V |
| Tensão - Alimentação (Vcc/Vdd) | Não requerido |
| Corrente - Saída (Máx.) | 2A |
| Rds On (Tipo) | 52mOhm |
| Tipo de entrada | Não inversora |
| Características | Descarga de Carga, Taxa de Giro Controlada |
| Proteção contra falhas | - |
| Temperatura de operação | -40°C ~ 105°C (TA) |
| Tipo de montagem | Montagem em superfície |
| Pacote de dispositivos do fornecedor | SOT-23-6 |
| Pacote / Estojo | SOT-23-6 |
| Número do produto base | TPS22918 |
Características do TPS22918TDBVRQ1
• Qualificado AEC-Q100
• Interruptor de carga de canal único integrado
• Qualificado para aplicações automotivas:
– Grau de temperatura do dispositivo 2: –40°C aFaixa de temperatura operacional ambiente de +105°C
• Capacidade de segurança funcional
– Documentação disponível para auxílio funcionalprojeto de sistema de segurança
• Faixa de tensão de entrada: 1 V a 5,5 V
• Baixa resistência (RON)
– RON 52 mΩ (típico) em VIN 5 V
– RON 53 mΩ (típico) em VIN 3,3 V
• 2-A Máximo de corrente de comutação contínua
• Baixa corrente quiescente
– 8,3 µA (típico) em VIN 3,3 V
• O limite de entrada de baixo controle permite o uso de 1 V oumaior GPIO
• Descarga de Saída Rápida Configurável (QOD)
• Tempo de subida configurável com pino CT
• Pequeno pacote SOT23-6 (DBV)
– 2,9 mm × 2,8 mm, passo de 0,95 mm,
Altura de 1,45 mm (com terminais)
• Desempenho ESD testado de acordo com AEC Q100
– 2 kV HBM e 750 V CDM
Aplicações de TPS22918TDBVRQ1
• Eletrônica automotiva
• Infoentretenimento
• Conjunto
• ADAS (Sistemas Avançados de Assistência ao Motorista)
Classificações ambientais e de exportação de TPS22918TDBVRQ1
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 3 (168 horas) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
