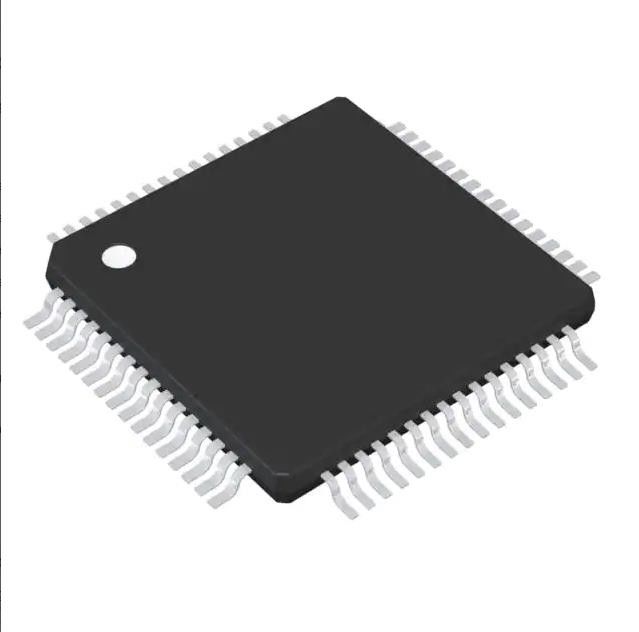

Componentes eletrônicos Mcu 16bit 128kb Fram 64lqfp de MSP430FR5962IPMR CI
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | MSP430FR5962IPMR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Processador do núcleo: | MSP430 CPUXV2 |
|---|---|---|---|
| Tamanho de núcleo: | de 16 bits | Velocidade: | 16MHz |
| Conectividade: | ² C de I, IrDA, SPI, UART/USART | Periféricos: | A baixa de pressão detecta/restauração, acesso direto da memória, POR, PWM, WDT |
| Número de I/O: | 54 | Tamanho de memória do programa: | 128KB (128K x 8) |
Descrição de produto
Transistor CI Chip Ic Mcu 16bit 128kb Fram 64lqfp de MSP430FR5962IPMR
Microcontrolador IC 16MHz de 16 bits 128KB de MSP430 CPUXV2 MSP430™ FRAM (128K x 8) FRAM 64-LQFP (10x10)
Especificações de MSP430FR5962IPMR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Encaixado | |
| Microcontroladores | |
| Mfr | Texas Instruments |
| Série | MSP430™ FRAM |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Processador do núcleo | MSP430 CPUXV2 |
| Tamanho de núcleo | de 16 bits |
| Velocidade | 16MHz |
| Conectividade | ² C de I, IrDA, SPI, UART/USART |
| Periféricos | A baixa de pressão detecta/restauração, acesso direto da memória, POR, PWM, WDT |
| Número de I/O | 54 |
| Tamanho de memória do programa | 128KB (128K x 8) |
| Tipo da memória do programa | FRAM |
| Tamanho de EEPROM | - |
| RAM Size | 8K x 8 |
| Tensão - fonte (Vcc/Vdd) | 1.8V ~ 3.6V |
| Conversores de dados | A/D 17x12b |
| Tipo do oscilador | Externo, interno |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 64-LQFP |
| Pacote do dispositivo do fornecedor | 64-LQFP (10x10) |
| Número baixo do produto | MSP430FR5962 |
Características de MSP430FR5962IPMR
• Microcontrolador encaixado
– arquitetura de 16 bits do RISC pulso de disparo de até 16 megahertz do ‑
– Até 256KB da memória de acesso aleatório ferroelectric (FRAM)
• o Ultra-baixo-poder escreve
• Escreva rapidamente em 125 ns pela palavra (64KB na Senhora 4)
• Atribuição flexível dos dados e do código de aplicação na memória
• 1015 escrevem a resistência do ciclo
• Radiação resistente e nonmagnetic
– Escala larga da tensão de fonte de 3,6 V para baixo a
1,8 V (a tensão de fonte mínima é restringida perto
Os níveis do SVS, consideram as especificações do SVS)
• Modos aperfeiçoados do ultra-baixo-poder
– Modo ativo: 118 µA/MHz
– Apoio com VLO (LPM3): nA 500
– Apoio com pulso de disparo de tempo real (RTC) (LPM3.5):
nA 350 (o RTC é cronometrado por um cristal 3.7-pF)
– Parada programada (LPM4.5): nA 45
• acelerador da Baixo-energia (PASTO) para o tratamento dos sinais (MSP430FR599x únicos)
– Independente da operação do processador central
– 4KB de RAM compartilhou com o processador central
– 256 pontos eficiente FFT complexo:
Até 40x mais rápido do que o núcleo de Arm® Cortex®-M0+
• Periféricos digitais inteligentes
– multiplicador de 32 bits do hardware (MPY)
– acesso direto da memória interno de 6 canais
– RTC com funções do calendário e do alarme
– Seis temporizadores de 16 bits com até sete captações/comparam registros cada um
– 32 - e verificação de redundância cíclica de 16 bits (centro de detecção e de controlo)
• Analógico de capacidade elevada
– comparador análogo de 16 canais
– conversor analógico-numérico de 12 bocados (CAD) que caracteriza o comparador da janela, a referência interna e a amostra-e-posse,
até 20 canais de entrada externos
• Portos Multifunction do entrada/saída
– Todos os pinos apoiam a capacidade do capacitivo-toque sem a necessidade para componentes externos
– Bocado, byte, e palavra-sábios acessíveis (em pares)
– vigília Borda-selecionável do LPM em todos os portos
– Pullup e pulldown programáveis em todos os portos
• Segurança e criptografia do código
– 128 256 do bocado AES da segurança da criptografia e da descriptografia co-processadores - ou
– Semente do número aleatório para algoritmos da geração de número aleatório
– A capsulagem do IP protege a memória do acesso externo
• Uma comunicação de série aumentada
– Até quatro portos de comunicação de série do eUSCI_A
• UART com detecção automática da taxa de transmissão
• IrDA codifica e descodifica
– Até quatro portos de comunicação de série do eUSCI_B
• I2C com endereçamento do múltiplo-escravo
– Hardware UART ou bootloader de I2C (BSL)
• Sistema de pulso de disparo flexível
– Fixo-frequência DCO com 10 frequências fábrica-aparadas selecionáveis
– Fonte de baixa frequência do pulso de disparo interno da baixa potência (VLO)
– cristais 32-kHz (LFXT)
– Cristais de alta frequência (HFXT)
• Ferramentas e software de desenvolvimento (também para considerar ferramentas e software)
– Jogos do desenvolvimento (jogo do desenvolvimento de MSP-EXP430FR5994 LaunchPad™ e de ‑ TS430PN80B de MSP placa do soquete do alvo)
– Software de MSP430Ware™ para microcontroladores de MSP430™
• A comparação do dispositivo resume os dispositivos disponíveis
Aplicações de MSP430FR5962IPMR
• Infraestrutura da grade
• Automatização & controle de fábrica
• Automatização de construção
• Monitor Wearable da aptidão & da atividade
• Eletrônica Wearable
Classificações ambientais & da exportação de MSP430FR5962IPMR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
