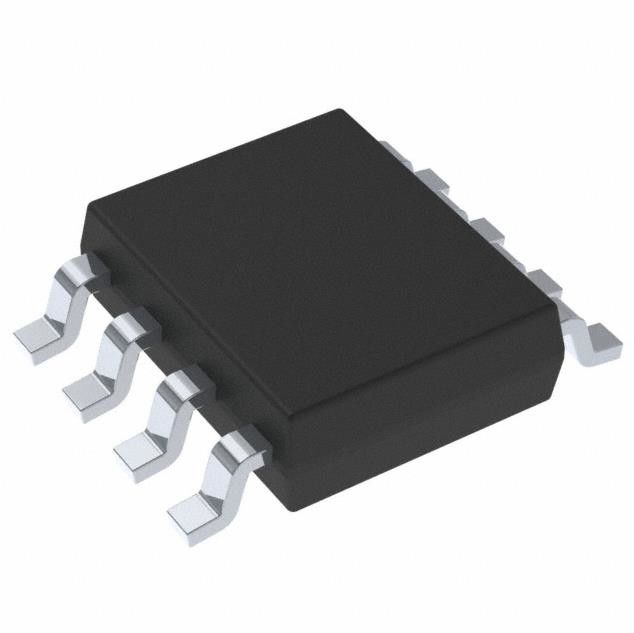

LM5164QDDARQ1 o transistor CI lasca 1.2V 1 a saída 1A 8-PowerSOIC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LM5164QDDARQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Tensão - entrada (minuto): | 6V |
|---|---|---|---|
| Tensão - entrada (máximo): | 100V | Tensão - saída (minuto/fixado): | 1.2V |
| Tensão - saída (máxima): | 100V | Atual - saída: | 1A |
| Frequência - interruptor: | Até 1MHz | Retificador síncrono: | Sim |
Descrição de produto
LM5164QDDARQ1 o transistor CI lasca 1.2V 1 a saída 1A 8-PowerSOIC
Saída 1.2V 1 1A 8-PowerSOIC ajustável do positivo de Buck Switching Regulator IC (0,154", largura de 3.90mm)
Especificações de LM5164QDDARQ1
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | Automotivo, AEC-Q100 |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 6V |
| Tensão - entrada (máximo) | 100V |
| Tensão - saída (minuto/fixado) | 1.2V |
| Tensão - saída (máxima) | 100V |
| Atual - saída | 1A |
| Frequência - interruptor | Até 1MHz |
| Retificador síncrono | Sim |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 8-PowerSOIC (0,154", largura de 3.90mm) |
| Pacote do dispositivo do fornecedor | 8-SO PowerPad |
| Número baixo do produto | LM5164 |
Características de LM5164QDDARQ1
• AEC-Q100-qualified para aplicações automotivos
– Categoria 1 da temperatura do dispositivo: – 40°C a +125°C, variação da temperatura ambiental
• Projetado para aplicações seguras e ásperas
– Escala de tensão de entrada larga de 6 V a 100 V
– Variação da temperatura da junção: – 40°C a +150°C
– Temporizador interno fixado do macio-início de 3 Senhoras
– Proteção do atual-limite do pico e do vale
– UVLO entrado e proteção térmica da parada programada
• Serido para fontes de alimentação automotivos evolutivas
– Baixo mínimo em e fora-tempos de 50 ns
– Frequência de comutação ajustável até 1 megahertz
– Emulation do diodo para a eficiência alta da luz-carga
– atual quieto da entrada da nenhum-carga 10.5-µA
– corrente quieta da parada programada 3-µA
– Aperfeiçoado para o padrão do IEM de CISPR 25
• A integração reduz o tamanho e o custo da solução
– Arquitetura do controle do modo do BERÇO
– O interruptor integrado do fanfarrão de 0.725-Ω NFET apoia a escala de ciclo larga do dever
– O retificador síncrono integrado de 0.34-Ω NFET elimina o diodo externo de Schottky
– referência interna da tensão 1.2-V
– Nenhuns componentes da compensação do laço
– Regulador da polarização VCC e diodo internos da bota
• Crie projetam usando o desenhista do poder de WEBENCH®
Aplicações de LM5164QDDARQ1
• Fontes híbridas suaves automotivos da polarização de 48-V ECU
• Conversores automotivos de DC/DC
• Compressores automotivos da ATAC e calefatores do PTC
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
