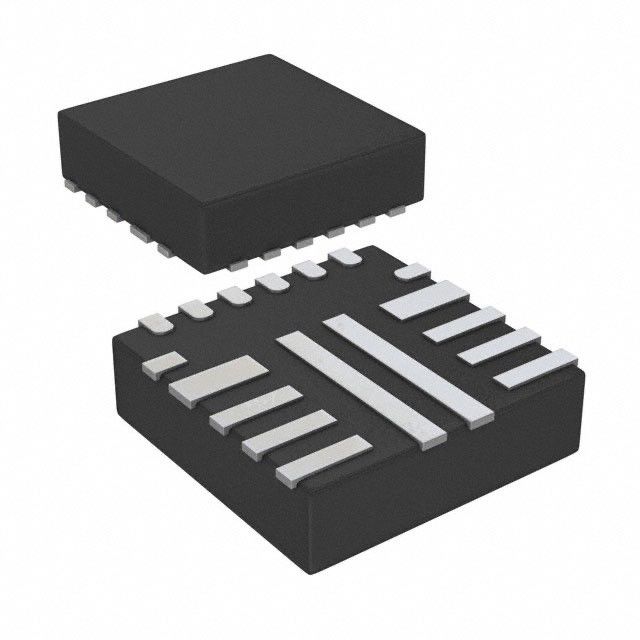

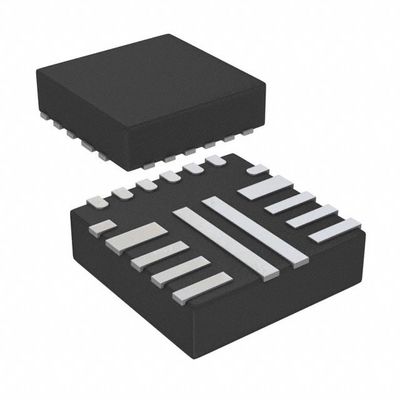

Circuito integrado Chip Ic Reg Buck Adj 12a 18vqfn de TPS56C215RNNR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | TPS56C215RNNR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Função: | Abaixador |
|---|---|---|---|
| Configuração de saída: | Positivo | Topologia: | Fanfarrão |
| Tipo da saída: | ajustável | Número de saídas: | 1 |
| Tensão - entrada (minuto): | 4.5V | Tensão - entrada (máximo): | 17V |
Descrição de produto
Especificações de TPS56C215RNNR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - reguladores de interruptor da C.C. da C.C. | |
| Mfr | Texas Instruments |
| Série | SWIFT™, D-CAP2™, Eco-Mode™ |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Função | Abaixador |
| Configuração de saída | Positivo |
| Topologia | Fanfarrão |
| Tipo da saída | Ajustável |
| Número de saídas | 1 |
| Tensão - entrada (minuto) | 4.5V |
| Tensão - entrada (máximo) | 17V |
| Tensão - saída (minuto/fixado) | 0.6V |
| Tensão - saída (máxima) | 5.5V |
| Atual - saída | 12A |
| Frequência - interruptor | 400kHz, 800kHz, 1.2MHz |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | 18-VFQFN |
| Pacote do dispositivo do fornecedor | 18-VQFN-HR (3.5x3.5) |
| Número baixo do produto | TPS56C215 |
Características de TPS56C215RNNR
• MΩ 13,5 integrado e 4,5 MOSFETs do mΩ
• Apoia 12-A IOUT contínuo
• partida 4.5-V sem polarização 5.0-V externo
• tensão da referência de 0.6-V ±-1% através de completo
variação da temperatura
• 0.6-V à escala da tensão da saída 5.5-V
• Apoia capacitores cerâmicos da saída
• Modo de controle de D-CAP3TM para a resposta transiente rápida
• Modo contínuo forçado selecionável da condução
(FCCM) para firmemente a ondinha ou o automóvel da tensão da saída
Eco-modo de salto para a eficiência alta da luz-carga
• FSW selecionável de 400 quilohertz, de 800 quilohertz, e de 1,2 megahertz
• Partida monótona em saídas pre-inclinadas
• Dois ajustes atuais ajustáveis do limite com o soluço re
começo
• Polarização 5-V externo opcional para a eficiência aumentada
• Começo macio ajustável com um defeito 1 começo macio da Senhora
tempo
• – 40°C à temperatura de junção 150°C de funcionamento
• 3,5 milímetros pequenos x 3,5 pacote do milímetro HotRodTM QFN
• Apoiado na ferramenta de projeto de WEBENCH®
Aplicações de TPS56C215RNNR
• Servidor, nuvem-computando, armazenamento
• Telecomunicações e trabalhos em rede, ponto--carga (POLÍTICO)
• O PISC, automatização de fábrica, PLC, medida do teste • Parte alta DTV
Classificações ambientais & da exportação de TPS56C215RNNR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
