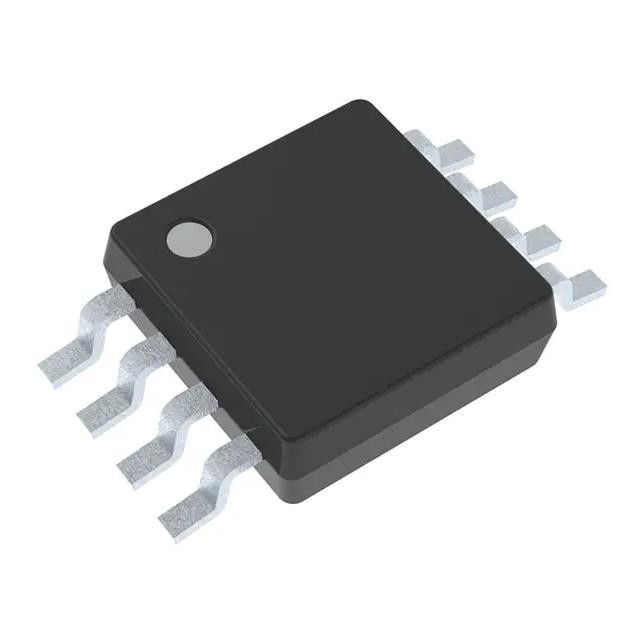

Nível de tensão 8VSSOP BIDIRECIONAL 1,2 V de PCA9306DCUR IC TRANSLTR ~ 3,3 V

Descrição de produto

Nível de tensão 8VSSOP BIDIRECIONAL 1,2 V de PCA9306DCUR IC TRANSLTR ~ 3,3 V

Tradutor Bidirectional do nível de tensão 1 canal 8-VSSOP do circuito 2

Especificações de PCA9306DCUR

Características de PCA9306DCUR

• tradutor 2-Bit bidirecional para linhas de SDA e de LCC em aplicações do misturado-modo I2C

• Mim 2C e SMBus compatíveis

• Atraso de propagação máximo menos de 1,5 ns para acomodar o padrão-modo e os dispositivos do rápido-modo I2C e controladores múltiplos

• Permite a tradução do tensão-nível no meio

– 1.2-V VREF1 e 1.8-V, 2.5-V, 3.3-V, ou 5-V VREF2

– 1.8-V VREF1 e 2.5-V, 3.3-V, ou 5-V VREF2

– 2.5-V VREF1 e 3.3-V ou 5-V VREF2

– 3.3-V VREF1 e 5-V VREF2

• Fornece a tradução bidirecional da tensão sem o pino do sentido

• A baixa resistência do Em-estado 3.5-Ω entre a entrada e os portos de saída fornece menos distorção do sinal

• portos do I/O do Aberto-dreno I2C (SCL1, SDA1, SCL2, e SDA2)

• portos tolerantes do I/O de 5-V I2C para apoiar a operação do sinal do misturado-modo

• pinos SCL1, SDA1, SCL2, e SDA2 da Alto-impedância para EN = ponto baixo

• operação Aprisionamento-livre para o isolamento quando EN = ponto baixo

• Corra através do pinout para a facilidade do roteamento impresso-circuitboard do traço

• O desempenho da trava-acima excede 100 miliampères por JESD 78, classe II

• A proteção do ESD excede JESD 22

– modelo do Humano-corpo 2000-V (A114-A)

– modelo do Carregar-dispositivo 1000-V (C101)

Aplicações de PCA9306DCUR

• I 2C, SMBus, PMBus, MDIO, UART, SDIO de baixa velocidade, GPIO, e outras relações do dois-sinal

• Servidores

• Routeres (equipamento de comutação das telecomunicações)

• Computadores pessoais

• Automatização industrial
