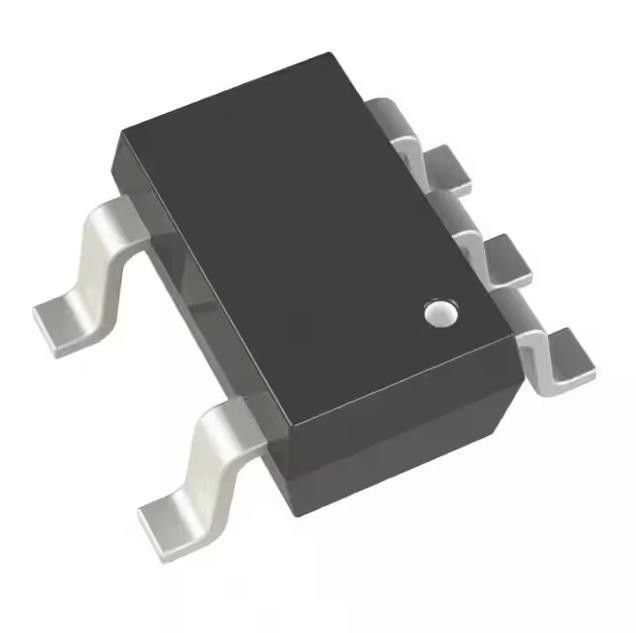

Ajuste 300ma Tsot23 de Chip Ic Reg Lin Pos do circuito integrado ADP171AUJZ-R7
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ADP171AUJZ-R7 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Configuração de saída: | Positivo |
|---|---|---|---|
| Tipo da saída: | ajustável | Número de reguladores: | 1 |
| Tensão - entrada (máximo): | 3.6V | Tensão - saída (minuto/fixado): | 0.8V |
| Tensão - saída (máxima): | 3V | Saída da tensão (máxima): | 0.135V @ 300mA |
Descrição de produto
Ajuste 300ma Tsot23 de Chip Ic Reg Lin Pos do circuito integrado ADP171AUJZ-R7
Saída ajustável positiva linear 300mA TSOT-23-5 de IC do regulador de tensão 1
Especificações de ADP171AUJZ-R7
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Configuração de saída | Positivo |
| Tipo da saída | Ajustável |
| Número de reguladores | 1 |
| Tensão - entrada (máximo) | 3.6V |
| Tensão - saída (minuto/fixado) | 0.8V |
| Tensão - saída (máxima) | 3V |
| Saída da tensão (máxima) | 0.135V @ 300mA |
| Atual - saída | 300mA |
| Atual - quieto (Iq) | µA 60 |
| Atual - fonte (máxima) | µA 260 |
| PSRR | 73dB ~ 47dB (1kHz ~ 100kHz) |
| Características do controle | Permita |
| Características de proteção | Sobre a corrente, sobre a temperatura, sob o fechamento da tensão (UVLO) |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Montando o tipo | Montagem de superfície |
| Pacote/caso | SOT-23-5 fino, TSOT-23-5 |
| Pacote do dispositivo do fornecedor | TSOT-23-5 |
| Número baixo do produto | ADP171 |
Características de ADP171AUJZ-R7
Corrente de saída máxima: 300 miliampères
Escala de tensão entrada: 1,6 V a 3.6V
Baixa corrente quieta
IGND = µA 23 com carga de 0 miliampères
IGND = µA 170 com carga de 300 miliampère
Baixa corrente da parada programada: <1>
Baixa tensão da saída: 66 milivolt na carga de 300 miliampère
Precisão da tensão da saída: ±1%
Até 31 opções da tensão da fixo-saída disponíveis de 0,8 V a 3,0 V
a tensão da Ajustável-saída varia 0,8 V a 3,0 V (ADP171)
Precisão sobre a linha, a carga, e a temperatura: ±3%
Estábulo com o 1 capacitor cerâmico pequeno da saída do µF
Desempenho de PSRR DB 70 de DB em 10 quilohertz e 73 em 1 quilohertz
De baixo nível de ruído: 30 µV rms em VOUT = 0,8 V
Limite atual e proteção térmica da sobrecarga
Lógica-controlado permita
Comprima 5 o pacote da ligação TSOT
Aplicações de ADP171AUJZ-R7
Câmara digital dos telefones celulares e dispositivos audio
Equipamento portátil e a pilhas
Fontes de DSP/FPGA/microprocessor
Regulamento da C.C.-C.C. do cargo
Classificações ambientais & da exportação de ADP171AUJZ-R7
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
