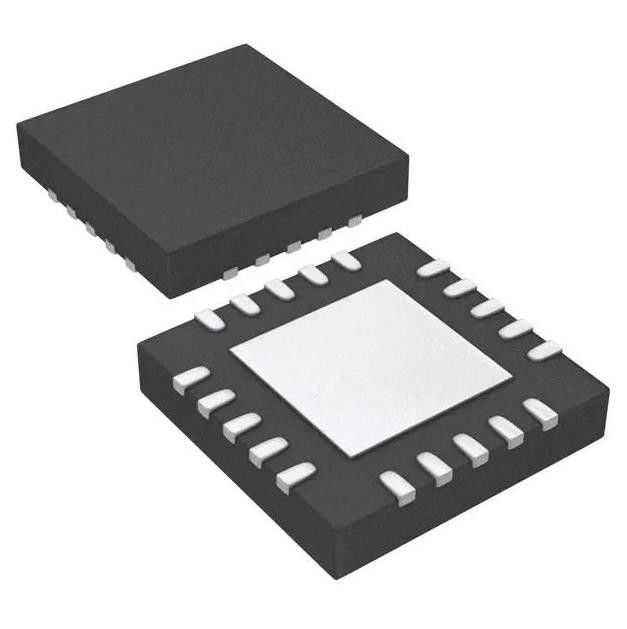

TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Linear Voltage Regulator
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS7A8300RGWR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Configuração de saída: | Positivo | Tipo da saída: | Ajustável/programável |
|---|---|---|---|
| Número de reguladores: | 1 | Tensão - entrada (máximo): | 6.5V |
| Tensão - saída (minuto/fixado): | 0.8V | Tensão - saída (máxima): | 0.2V @ 2A |
| Atual - saída: | 2A | ||
Descrição de produto
TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Linear Voltage Regulator
Regulador de Tensão Linear IC Positivo Ajustável/Programável 1 Saída 2A 20-VQFN (5x5)
Especificações deTPS7A8300RGWR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos Integrados (CIs) |
| Gerenciamento de energia (PMIC) | |
| Reguladores de Tensão - Lineares | |
| Mfr | Instrumentos Texas |
| Series | - |
| Pacote | Fita e Carretel (TR) |
| Fita Cortada (CT) | |
| Status do produto | Ativo |
| Configuração de saída | Positivo |
| Tipo de saída | Ajustável/Programável |
| Número de reguladores | 1 |
| Tensão - Entrada (Máx.) | 6,5V |
| Tensão - Saída (Mín/Fixa) | 0,8V |
| Tensão - Saída (Máx.) | 5V |
| Queda de Tensão (Máx.) | 0,2V @ 2A |
| Atual - Saída | 2A |
| Atual - Quiescente (Iq) | 4 mA |
| Corrente - Fornecimento (Máx) | 5mA |
| PSRR | 40dB (1MHz) |
| Recursos de controle | Habilitar, Potência Boa, Partida Suave |
| Recursos de proteção | Bloqueio de sobrecorrente, sobretemperatura e subtensão (UVLO) |
| Temperatura de operação | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem em superfície |
| Pacote / Estojo | 20-VQFN Almofada exposta |
| Pacote de dispositivos do fornecedor | 20-VQFN (5x5) |
| Número do produto base | TPS7A8300 |
Características deTPS7A8300RGWR
•Queda Ultrabaixa: Máximo de 125mV a 2 A
•Ruído de tensão de saída: 6 μVRMs
•Rejeição de ondulação da fonte de alimentação:
- 40 dB a 1 MHz Faixa de tensão de entrada:
- Sem BIAS: 1,4 V a 6,5 V
- Com BIAS: 1,1 V a 6,5 V Dois modos de tensão de saída:
- Versão ANY-OUTTM (programável pelo usuário
Saída via Layout PCB):
- Nenhum resistor externo necessário
- Faixa de tensão de saída: 0,8 V a 3,95 V
- Versão ajustável:
- Faixa de tensão de saída: 0,8 V a 5,0 V
Precisão de 1,0% sobre linha, carga e temperatura
•Estável com um capacitor cerâmico de saída de 22 uF
•Saída Soft-Start Programável
•Saída de potência boa (PG)
•Pacotes disponíveis:
- 5 mm × 5 mm VQFN-20
- VQFN-20 de 3,5 mm × 3,5 mm
FormuláriosdeTPS7A8300RGWR
•RF,IF Componentes:VCO,ADC,DAC,LVDS
•Infraestrutura Wireless: SerDes, FPGA, DSPTM
•Teste e Medição
•Instrumentação, Medicina e Áudio
Classificações Ambientais e de ExportaçãoonsdeTPS7A8300RGWR
| ATRIBUTO | DESCRIÇÃO |
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 2 (1 ano) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
