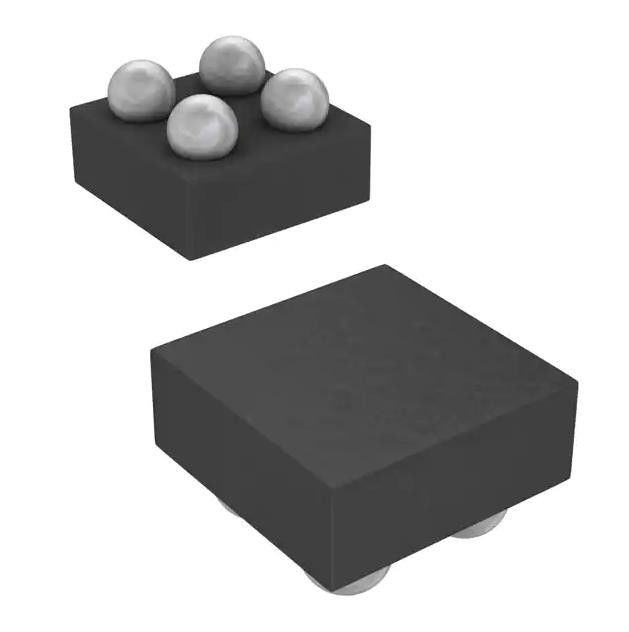

1:1 4dsbga 2A 4-DSBGA do P-canal do interruptor de alimentação/motorista de TPS22916CYFPR IC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS22916CYFPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Estado do produto: | Ativo | Tipo do interruptor: | Uso geral |
|---|---|---|---|
| Número de saídas: | 1 | Relação - entrada: Saída: | 1:01 |
| Configuração de saída: | Lado alto | Tipo da saída: | P-canal |
| Tensão - fonte (Vcc/Vdd): | 1V ~ 5,5V | Tensão - carga: | 5.5V |
Descrição de produto
1:1 4dsbga 2A 4-DSBGA do P-canal do interruptor de alimentação/motorista de TPS22916CYFPR IC
|
P-canal 2A 4-DSBGA do 1:1 do interruptor de alimentação/motorista
|
Especificações de TPS22916CYFPR
| TIPO | DESCRIÇÃO |
| Categoria | Circuitos integrados (CI) |
| Gestão do poder (PMIC) | |
| Interruptores da distribuição de poder, motoristas da carga | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Fita & carretel (TR) |
| Corte a fita (os CT) | |
| Estado do produto | Ativo |
| Tipo do interruptor | Uso geral |
| Número de saídas | 1 |
| Relação - entrada: Saída | 1:1 |
| Configuração de saída | Lado alto |
| Tipo da saída | P-canal |
| Relação | - |
| Tensão - carga | 5.5V |
| Tensão - fonte (Vcc/Vdd) | 1V ~ 5.5V |
| Atual - saída (máxima) | 2A |
| RDS em (tipo) | 200mOhm |
| Tipo entrado | Não-inversão |
| Características | Massacrou Rate Controlled |
| Proteção da falha | Corrente reversa |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Montando o tipo | Montagem de superfície |
| Pacote do dispositivo do fornecedor | 4-DSBGA |
| Pacote/caso | 4-XFBGA, DSBGA |
| Número baixo do produto | TPS22916 |
Características de TPS22916CYFPR
• Escala entrada da tensão de funcionamento (VIN): 1 V-5.5 V
• Corrente contínua máxima (IMAX): 2 A
• Em-resistência (RON):
– 5 VIN = mΩ 60 (tipo.), mΩ 100 (máximo 85°C)
– 1,8 VIN = mΩ 100 (tipo.), mΩ 150 (máximo 85°C)
– 1 VIN = mΩ 200 (tipo.), mΩ 325 (máximo 85°C)
• Ultra-baixo consumo de potência:
– No estado (Q.I.): 0,5 µA (tipo.), 1 µA (máximo)
– FORA do estado (ISD): nA 10 (tipo.), nA 100 (máximo)
– TPS22916BL/CL/CNL (ISD): nA 100 (tipo.), nA 300 (máximo)
• Smart no pulldown do pino (RPD):
– NO ≥ VIH (ÍON): nA 10 (máximo)
– NO ≤ VIL (RPD): kΩ 750 (tipo.)
• Sincronismo lento na corrente do Inrush dos limites da versão de C:
– tempo 5-V de ligação (tonelada): µs 1400 em 5 mV/µs
– tempo 1.8-V de ligação (tonelada): 3000 µs em 1 mV/µs
– tempo 1-V de ligação (tonelada): 6500 µs em 0,3 mV/µs
• O sincronismo rápido na versão de b reduz o tempo de espera:
– tempo 5-V de ligação (tonelada): 115 µs em 57 mV/µs
– tempo 1.8-V de ligação (tonelada): 250 µs em 12 mV/µs
– tempo 1-V de ligação (tonelada): 510 µs em 3,3 mV/µs
• Sempre-na obstrução atual reversa verdadeira (RCB):
– Corrente da ativação (IRCB): – 500 miliampères (tipo.)
– Escapamento reverso (IIN, RCB): – nA 300 (máximo)
• Descarga rápida da saída (QOD): Ω 150 (tipo.) (a versão de N não tem nenhum QOD)
• Ponto baixo ativo para permitir a opção (L versões)
Aplicações de TPS22916CYFPR
• Wearables
• Smartphones
• Tabuletas • Oradores portáteis
Classificações ambientais & da exportação de TPS22916CYFPR
| ATRIBUTO | DESCRIÇÃO |
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
