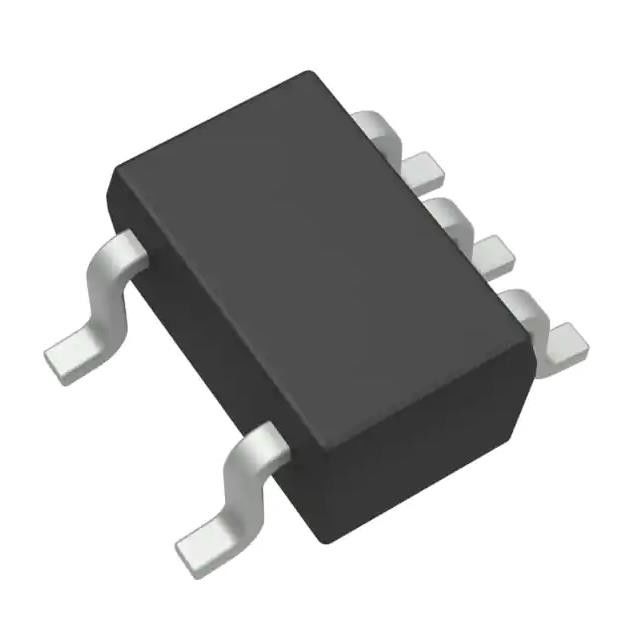

1P1G125QDCKRG4Q1 1 elemento 1 bit por elemento saída de 3 estados SC-70-5
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | 1P1G125QDCKRG4Q1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | 1P1G125QDCKRG4Q1 | Tipo da saída: | 3-estado |
|---|---|---|---|
| Atual - saída alta, baixo: | 24mA, 24mA | Tensão - fonte: | 1,65V ~ 5,5V |
| Temperatura de funcionamento: | -40°C ~ 125°C (TA) | Número de elementos: | 1 |
Descrição de produto
1P1G125QDCKRG4Q1 1 elemento 1 bit por elemento saída de 3 estados SC-70-5
Buffer, Não Inversor 1 Elemento 1 Bit por Elemento Saída de 3 Estados SC-70-5
Características de1P1G125QDCKRG4Q1
• AEC-Q100 qualificado com os seguintes resultados:
– Grau de temperatura do dispositivo 1: –40°C a +125°C
Faixa de temperatura operacional ambiente
– ESD de modelo de corpo humano (HBM) do dispositivo
Classificação Nível 2
– Modelo de Dispositivo Carregado de Dispositivo (CDM) ESD
Classificação Nível C5
• Disponível no tamanho pequeno de 1,45 mm2
pacote (DRY) Com passo de 0,5 mm
• Suporta operação VCC 5-V
• Entradas tolerantes a sobretensão aceitam
tensões até 5,5 V
• Fornece conversão para VCC
• Tpd máximo de 3,7 ns a 3,3 V
• Baixo consumo de energia, ICC máximo de 10 μA
• Unidade de saída de ±24-mA a 3,3 V
• Ioff suporta inserção ao vivo, desligamento parcial
modo e proteção de back-drive
• O desempenho de travamento excede 100 mA
Por JESD 78, Classe II
Especificações de1P1G125QDCKRG4Q1
|
produtos
|
1P1G125QDCKRG4Q1
|
|
Tipo Lógico
|
Buffer, Não Inversor
|
|
Número de elementos
|
1
|
|
Número de bits por elemento
|
1
|
|
Tipo de entrada
|
-
|
|
Tipo de saída
|
3-estado
|
|
Corrente - Saída Alta, Baixa
|
24mA, 24mA
|
|
Tensão - Fornecimento
|
1,65V ~ 5,5V
|
|
Temperatura de operação
|
-40°C ~ 125°C (TA)
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote / Estojo
|
5-TSSOP, SC-70-5, SOT-353
|
|
Pacote de dispositivos do fornecedor
|
SC-70-5
|
|
Número do produto base
|
1P1G125
|
alcance (−10 ̊
Classificações Ambientais e de Exportação
o que avck-
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Aplicações de1P1G125QDCKRG4Q1
• Qualificado para aplicações automotivas
• Aumente a intensidade da unidade de sinal digital
• Redireciona sinais de onda quadrada de até 100 MHz
• Ativar ou desativar um sinal digital com estado desligado de alta impedância
