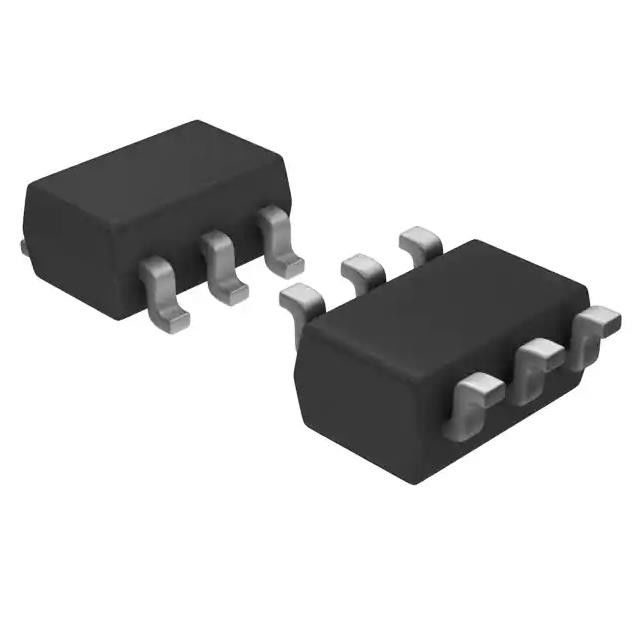

Microplaqueta CMOS TTL push pull SOT-23-6 do circuito integrado de TLV3501AIDBVR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | TLV3501AIDBVR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | TLV3501AIDBVR | Número de elementos: | 1 |
|---|---|---|---|
| Tipo da saída: | CMOS, push pull, Trilho-à-trilho, TTL | Tensão - fonte, única/dupla (±): | 2.7V ~ 5.5V, ±1.35V ~ 2.75V |
| Tensão - offset da entrada (máximo): | 6.5mV @ 5.5V | Atual - polarização entrada (máxima): | 10pA @ 5.5V |
| Atual - quieto (máximo): | 5mA | Atraso de propagação (máximo): | 10ns |
Descrição de produto
Microplaqueta CMOS TTL push pull SOT-23-6 do circuito integrado de TLV3501AIDBVR
Comparador CMOS de uso geral, push pull, Trilho-à-trilho, TTL SOT-23-6
A família de TLV350x de comparadores push pull da saída caracteriza um atraso de propagação rápido de 4,5 ns e a operação de 2,7 V à escala do commonmode da entrada de 5,5 Além--trilhos do V. faz-lhe uma escolha ideal para as aplicações de baixa voltagem. A saída do trilho-à-trilho conduz diretamente a lógica do CMOS ou do TTL. Os pacotes de Microsize fornecem opções para aplicações portáteis e espaço-restritas. O único (TLV3501) está disponível 6 no pino SOT-23 e nos 8 pacotes do pino ASSIM. O duplo (TLV3502) vem 8 no pino SOT-23 e em 8 pacotes do pino ASSIM.
Características de TLV3501AIDBVR
• Alta velocidade: 4,5 ns
• I/O do Trilho-à-trilho
• Tensão de fonte: 2,7 V a 5,5 V
• Fase push pull da saída do CMOS
• Parada programada (TLV3501 únicos)
• Micro pacotes: 6-Pin SOT-23 (único), 8-Pin SOT-23 (duplo)
• Baixa corrente da fonte: 3,2 miliampères
Especificações de TLV3501AIDBVR
|
Mfr
|
Texas Instruments
|
|
Série
|
-
|
|
Produto
|
Ativo
|
|
Tipo
|
TLV3501AIDBVR
|
|
Número de elementos
|
1
|
|
Tipo da saída
|
CMOS, push pull, Trilho-à-trilho, TTL
|
|
Tensão - fonte, única/dupla (±)
|
2.7V ~ 5.5V, ±1.35V ~ 2.75V
|
|
Tensão - offset da entrada (máximo)
|
6.5mV @ 5.5V
|
|
Atual - polarização entrada (máxima)
|
10pA @ 5.5V
|
|
Atual - saída (tipo)
|
-
|
|
Atual - quieto (máximo)
|
5mA
|
|
CMRR, PSRR (tipo)
|
70dB CMRR, 100dB PSRR
|
|
Atraso de propagação (máximo)
|
10ns
|
|
Histerese
|
6mV
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Pacote/caso
|
SOT-23-6
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote do dispositivo do fornecedor
|
SOT-23-6
|
|
Número baixo do produto
|
TLV3501
|
escala (̊ −10
Classificações ambientais & da exportação
avck- do wh
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICAÇÕES de TLV3501AIDBVR
• Equipamento de teste automático
• Estações base sem fio
• Detectores do ponto inicial
• Detectores do Zero-cruzamento
• Comparadores da janela
