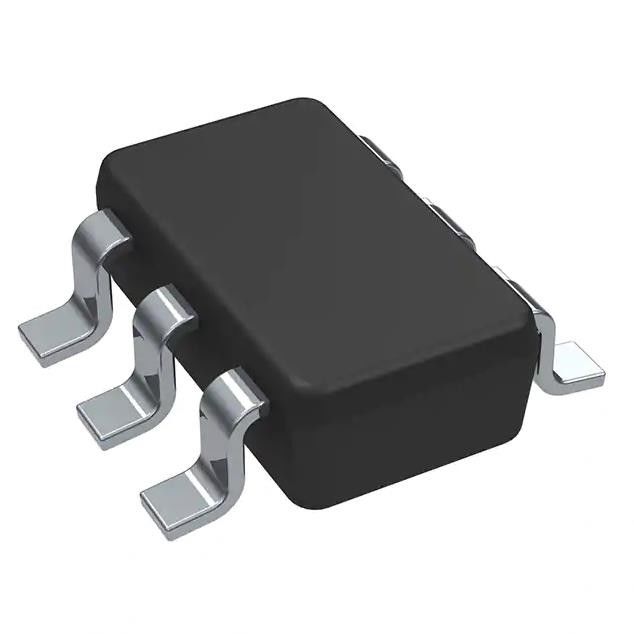

Motorista sem fio PMIC SOT-23-6 1.56mA 2.25V do módulo de SN6505BQDBVRQ1 RF ~ 5.5V
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | SN6505BQDBVRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | SN6505BQDBVRQ1 | Atual - fonte: | 1.56mA |
|---|---|---|---|
| Tensão - fonte: | 2.25V ~ 5.5V | Temperatura de funcionamento: | -40°C ~ 125°C (TA) |
| Pacote/caso: | SOT-23-6 | Montando o tipo: | Montagem de superfície |
| Número baixo do produto: | SN6505 | Série: | Automotivo, AEC-Q100 |
Descrição de produto
Motorista automotivo PMIC SOT-23-6 1.56mA 2.25V do transformador SN6505BQDBVRQ1 ~ 5.5V
1/1 de transceptor RS232 completo 16-TSSOP
O SN6505x-Q1 é um de baixo nível de ruído, motorista push pull do transformador baixo-IEM, projetado especificamente para o fatora de formulários pequeno, fontes de alimentação isoladas. Conduz o perfil baixo, transformadores centro-batidos fonte de alimentação de DC de 2,25 V a de 5 V. Muito de baixo nível de ruído e IEM são conseguidos pelo controle de taxa de pântano da tensão do interruptor de saída e com cronometrar do espectro espalhado (SSC). O SN6505x-Q1 consiste em um oscilador seguido por um circuito de movimentação da porta que forneça os sinais de saída complementares conduzir interruptores de alimentação groundreferenced do N-canal.
Características de SN6505BQDBVRQ1
• AEC-Q100 (categoria 1) qualificado para aplicações automotivos
– Categoria 1 da temperatura do dispositivo: – 40°C a +125°C, Ta
• Segurança-capaz funcional
– Documentação disponível para ajudar ao projeto de sistema funcional da segurança: SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
• Motorista push pull para transformadores
• Escala de tensão de entrada larga: 2,25 V a 5,5 V
• Movimentação a rendimento elevado: 1 A na fonte de 5 V
• Baixo RON 0,25 Ω máximos na fonte de 4,5 V
• Reduzido IEM conduzido e irradiado
• Cronometrar do espectro de propagação
• Opções internas do oscilador da precisão: 160 quilohertz (SN6505A-Q1) e 420 quilohertz (SN6505B-Q1 e SN6505D-Q1)
• Sincronização de dispositivos múltiplos com entrada de pulso de disparo externo
• controle da Pântano-taxa
• 1,7 um Atual-limite
• Baixa corrente da parada programada: <1>
• Parada programada térmica
• Pacote pequeno de 6-Pin SOT23 (DBV)
• o Macio-início permitiu (SN6505A-Q1 e SN6505BQ1) de reduzir a corrente da em-precipitação e os enfermos do macio-início (SN6505D-Q1) para a partida rápida
Especificações de SN6505BQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Série
|
Automotivo, AEC-Q100
|
|
Produto
|
SN6505BQDBVRQ1
|
| Pacote | Fita & carretel (TR) |
|
Aplicações
|
Automotivo, motorista do transformador
|
|
Atual - fonte
|
1.56mA
|
|
Tensão - fonte
|
2.25V ~ 5.5V
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TA)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
SOT-23-6
|
|
Pacote do dispositivo do fornecedor
|
SOT-23-6
|
|
Número baixo do produto
|
SN6505
|
escala (̊ −10
Classificações ambientais & da exportação
avck- do wh
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICAÇÕES de SN6505BQDBVRQ1
– Fontes de alimentação isoladas para
– Inversor e controlo do motor da tração
– Conversor de DC/DC
– Sistema de gestão da bateria (BMS)
– Carregador a bordo (OBC)
