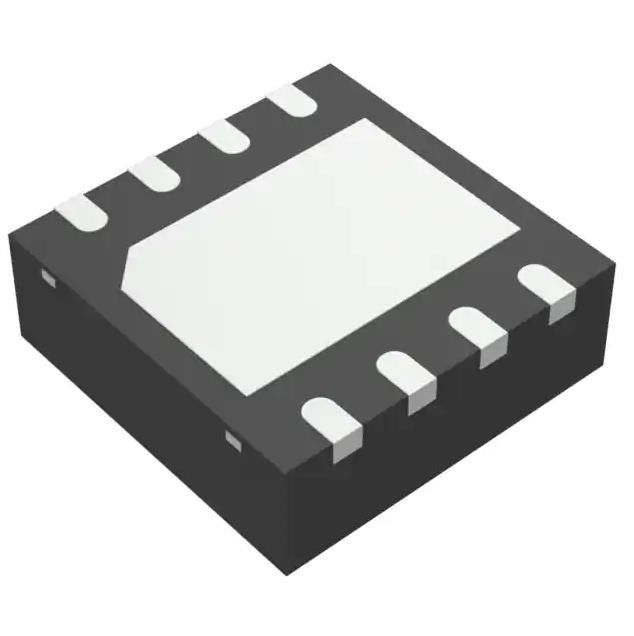

Motorista IC Non-Inverting 8-DFN-S da porta do Baixo-lado de MCP1407T-E/MF (6x5)
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Microchip Technology |
| Certificação: | Original |
| Número do modelo: | MCP1407T-E MF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | MCP1407T-E/MF | Tensão - fonte: | 4.5V ~ 18V |
|---|---|---|---|
| Tensão da lógica - VIL, VIH: | 0,8 V, 2,4 V | Atual - saída máxima (fonte, dissipador): | 6A, 6A |
| Tempo da elevação/queda (tipo): | 20ns, 20ns | Temperatura de funcionamento: | -40°C ~ 125°C |
Descrição de produto
Motorista IC Non-Inverting 8-DFN-S da porta do Baixo-lado de MCP1407T-E/MF (6x5)
Saída 1.25V 1 1.2A 8-SOIC ajustável do positivo de Buck Switching Regulator IC (0,154", largura de 3.90mm)
Os dispositivos MCP1406/07 são uma família dos motoristas de buffers/MOSFET que caracterizam uma único-saída
com a capacidade da corrente de movimentação do pico 6A, baixa tiro-através de atual, combinada tempos da elevação/queda e atraso de propagação
épocas. Estes dispositivos são pino-compatíveis e são versões melhoradas dos motoristas do MOSFET TC4420/TC4429.
Características de MCP1407T-E/MF
• Corrente de saída máxima alta: 6.0A (típico)
• Baixo Tiro-através de/condução atual dentro
Fase da saída
• Escala de funcionamento entrada larga da tensão de fonte:
- 4.5V a 18V
• Capacidade de movimentação capacitiva alta da carga:
- 2500 PF em 20 ns
- 6800 PF em 40 ns
• Tempos de atraso curto: 40 ns (típicos)
• Tempos combinados da elevação/queda
• Baixa corrente da fonte:
- Com lógica ‘1" entrado – µA 130 (típico)
- Com lógica ‘0" entrado – µA 35 (típico)
• Trava-Acima protegida: Suportará o reverso 1.5A
Atual
• A entrada da lógica suportará o balanço negativo até 5V
• Pin compatível com os dispositivos TC4420/TC4429
• Espaço-economia 8-Pin SOIC, PDIP e
8-Pin pacotes de 6 x 5 milímetros DFN
Especificações de MCP1407T-E/MF
|
Mfr
|
Tecnologia do microchip
|
|
Série
|
-
|
|
Produto
|
MCP1407T-E/MF
|
|
Configuração conduzida
|
Baixo-lado
|
|
Tipo de canal
|
Único
|
|
Número de motoristas
|
1
|
|
Tipo da porta
|
IGBT, N-canal, MOSFET do P-canal
|
|
Tensão - fonte
|
4.5V ~ 18V
|
|
Tensão da lógica - VIL, VIH
|
0.8V, 2.4V
|
|
Atual - saída máxima (fonte, dissipador)
|
6A, 6A
|
|
Tipo entrado
|
Não-inversão
|
|
Tempo da elevação/queda (tipo)
|
20ns, 20ns
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
8-VDFN expôs a almofada
|
|
Pacote do dispositivo do fornecedor
|
8-DFN-S (6x5)
|
|
Número baixo do produto
|
MCP1407
|
escala (̊ −10
Classificações ambientais & da exportação
avck- do wh
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Aplicação de MCP1407T-E/MF
• Fontes de alimentação do modo do interruptor
• Movimentação do transformador do pulso
• Linha motoristas
• Movimentação do motor e do solenoide
