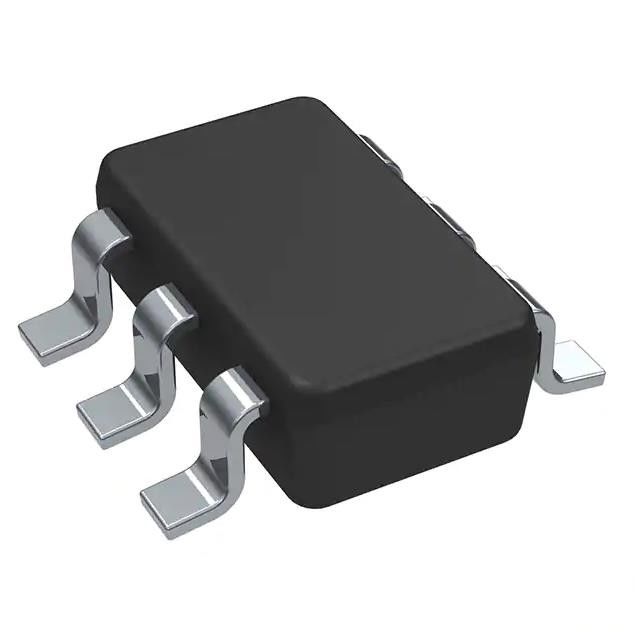

N-canal SOT-23-6 do controlador do anel-O da microplaqueta N+1 do circuito integrado LM74700QDBVRQ1
Detalhes do produto:
Lugar de origem: | original |
Marca: | Original |
Certificação: | Original |
Número do modelo: | LM74700QDBVRQ1 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | negotiation |
Detalhes da embalagem: | Caixa da caixa |
Tempo de entrega: | dias 1-3working |
Termos de pagamento: | T/T |
Habilidade da fonte: | 100.000 |
Informação detalhada |
|||
Número da peça: | LM74700QDBVRQ1 | Tipo: | N+1 ORing Controller |
---|---|---|---|
Tipo do FET: | N-canal | Relação - entrada: Saída: | 1:1 |
Tempo de atraso - ON: | 1,4 µs | Tempo de atraso - DESLIGADO: | 450 ns |
Atual - saída (máxima): | 5A | Tensão - fonte: | 3,2V ~ 65V |
Descrição de produto
N-canal SOT-23-6 do controlador do anel-O da microplaqueta N+1 do circuito integrado LM74700QDBVRQ1
Saída 3.3V 1 2.5A 22-VFQFN ajustável do positivo de Buck Switching Regulator IC
Características de LM74700QDBVRQ1
AEC-Q100 qualificou com os seguintes resultados
– Categoria 1 da temperatura do dispositivo:
– 40°C ao funcionamento ambiental de +125°C
variação da temperatura
– Nível 2 da classificação de HBM ESD do dispositivo
– Nível C4B da classificação do dispositivo CDM ESD
• Segurança-capaz funcional
– Documentação disponível para ajudar à segurança funcional
projeto de sistema
• 3.2-V à escala da entrada 65-V (3.9-V começam acima)
• – avaliação da tensão 65-V reversa
• Bomba de carga para o MOSFET externo do N-canal
• ÂNODO 20-mV à queda de tensão dianteira do CÁTODO
regulamento
• Permita a característica do pino
• corrente da parada programada 1-µA (EN=Low)
• 80-µA que opera a corrente quieta (EN=High)
• corrente do turnoff da porta do pico 2.3-A
• Resposta rápida para inverter a obstrução atual:
< 0="">
• Exigências ISO7637 transientes automotivos das reuniões
com um diodo apropriado das tevês
• Disponível em 6 8 do pino SOT-23 pacotes 2,90 do pino e
milímetro do × 1,60 milímetros
Especificações de LM74700QDBVRQ1
Produto
|
LM74700QDBVRQ1
|
Tipo
|
Controlador do anel-O N+1
|
Tipo do FET
|
N-canal
|
Relação - entrada: Saída
|
1:1
|
Interruptores internos
|
Não
|
Tempo de atraso - SOBRE
|
1,4 µs
|
Tempo de atraso - FORA
|
450 ns
|
Atual - saída (máxima)
|
5A
|
Tensão - fonte
|
3.2V ~ 65V
|
Aplicações
|
Automotivo
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
Montando o tipo
|
Montagem de superfície
|
Pacote/caso
|
SOT-23-6
|
Pacote do dispositivo do fornecedor
|
SOT-23-6
|
Número baixo do produto
|
LM74700
|
escala (̊ −10
Classificações ambientais & da exportação
com avck-
ATRIBUTO | DESCRIÇÃO |
---|---|
Estado de RoHS | ROHS3 complacente |
Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
Estado do ALCANCE | ALCANCE não afetado |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
APLICAÇÕES de LM74700QDBVRQ1
• Sistemas automotivos do infotainment - conjunto digital,
unidade principal
• Automatização de fábrica industrial - PLC
• Fontes de alimentação da empresa
• Anel-O ativo para o poder redundante
