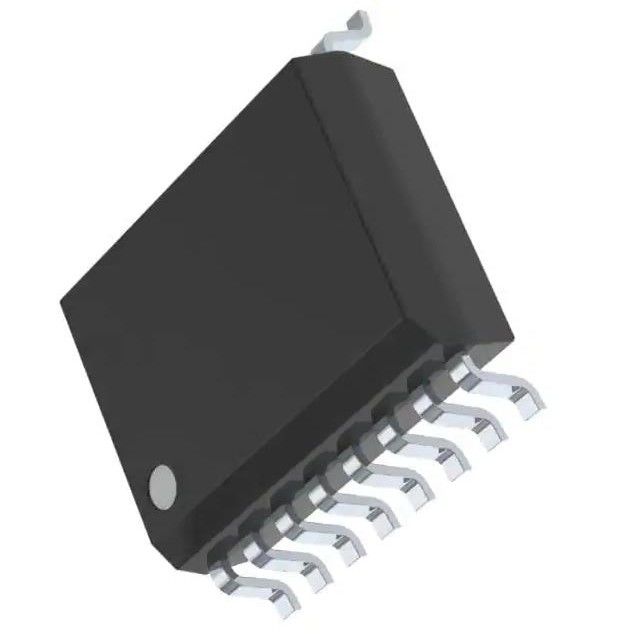

Conversor análogo de Digitas 4 16-SOIC do bocado de SPI 12 da microplaqueta de DAC7715UB/IK IC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | DAC7715UB/IK |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | DAC7715UB/1K | Tempo de estabelecimento: | 10µs |
|---|---|---|---|
| Tensão - fonte, analógico: | ±14.25V ~ 15.75V | Tensão - fonte, Digital: | 14.25V ~ 15.75V |
| Temperatura de funcionamento: | -40°C ~ 85°C | Pacote do dispositivo do fornecedor: | 16-SOIC |
Descrição de produto
Conversor análogo de Digitas 4 do bocado de SPI 12 da microplaqueta do circuito integrado de DAC7715UB/IK
Quadrilátero, entrada de série, 12-Bit, CONVERSOR NUMÉRICO-ANALÓGICO da saída da tensão
Características de DAC7715UB/1K
●BAIXA POTÊNCIA: 250mW (máximo)
●TEMPO DE ESTABELECIMENTO: 10µs a 0,012%
●LINEARIDADES 12-BIT E MONOTONICITY: – 40°C a +85°C
●PACOTE SO-16 PEQUENO
DESCRIÇÃO de DAC7715UB/1K
O DAC7715 é um quadrilátero, entrada de série, 12 mordida, tensão
conversor numérico-analógico da saída (DAC) com
12 garantidos morderam o desempenho monótona sobre
– 40°C à variação da temperatura de +85°C. Um assíncrono
a restauração cancela todos os registros a uma ou outra meados de-escala (800H) ou
zero-escala (000H), selecionável através do pino de RESETSEL.
Especificações de DAC7715UB/1K
|
Produto
|
DAC7715UB/1K
|
|
Digi-chave programável
|
Não verificado
|
|
Número de bocados
|
12
|
|
Número de conversores de D/A
|
4
|
|
Tempo de estabelecimento
|
10µs
|
|
Tipo da saída
|
Tensão - protegida
|
|
Saída diferencial
|
Não
|
|
Relação dos dados
|
SPI
|
|
Tipo da referência
|
Externo
|
|
Tensão - fonte, analógico
|
±14.25V ~ 15.75V
|
|
Tensão - fonte, Digital
|
14.25V ~ 15.75V
|
|
INL/DNL (LSB)
|
±1 (máximo), ±1 (máximos)
|
|
Arquitetura
|
R-2R
|
|
Temperatura de funcionamento
|
-40°C ~ 85°C
|
|
Pacote/caso
|
16-SOIC (0,295", largura de 7.50mm)
|
|
Pacote do dispositivo do fornecedor
|
16-SOIC
|
|
Montando o tipo
|
Montagem de superfície
|
|
Número baixo do produto
|
DAC7715
|
escala (̊ −10
Classificações ambientais & da exportação
com precisão melhorada). O bloco isailable da série LM35
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APLICAÇÕES de DAC7715UB/1K
●CONTROLE DE PROCESSOS
●ELETRÔNICA DE ATE PIN
●CONTROLO DO MOTOR
●PROGRAMADORES DE DAC-PER-PIN
Outras informações
| Dispositivo | Tipo do pacote | Desenho do pacote | Pinos | SPQ | Comprimento (milímetros) | Largura (milímetros) | Altura (milímetros) |
| DAC7715U/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
| DAC7715UB/1K | SOIC | DW | 16 | 1000 | 350,0 | 350,0 | 43,0 |
