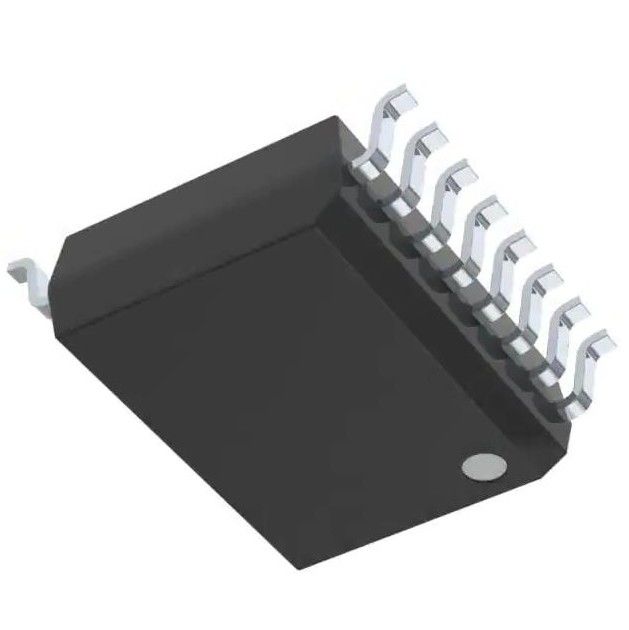

DAC7715UB Chip IC 12 Bit Conversor Digital para Analógico 4 16-SOIC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | DAC7715UB |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número da peça: | DAC7715UB | Tensão - reverso da C.C. (Vr) (máximo): | 150mA |
|---|---|---|---|
| Tensão - dianteira (Vf) (máximo) @ se: | 1 V @ 10 miliampères | Atual - escapamento reverso @ Vr: | µA 2,5 @ 70 V |
| Tempo de recuperação reversa (trr): | 4 ns | ||
Descrição de produto
DAC7715UB Chip de Circuito Integrado 12 Bit Conversor Digital para Analógico 4 16-SOIC
Quad, entrada serial, 12 bits, saída de tensão CONVERSOR DIGITAL PARA ANALÓGICO
Características deDAC7715UB
● BAIXA POTÊNCIA: 250mW (máx.)
● OPERAÇÃO UNIPOLAR OU BIPOLAR
● TEMPO DE CONFIGURAÇÃO: 10µs a 0,012%
● LINEARIDADE E MONOTONICIDADE DE 12 BIT:
–40°C a +85°C
● ENTRADAS DE DADOS DE BUFFER DUPLO
● PEQUENA EMBALAGEM SO-16
DESCRIÇÃO DAC7715UB
O DAC7715 é um quad, entrada serial, 12 bits, tensão
Conversor Digital-Analógico (DAC) de saída com
desempenho monotônico garantido de 12 bits sobre o
Faixa de temperatura de –40°C a +85°C.Um assíncrono
reset limpa todos os registros para escala média (800H) ou
escala zero (000H), selecionável através do pino RESETSEL.
As entradas DAC individuais são duplamente tamponadas para
permitem a atualização simultânea de todas as saídas DAC.
O dispositivo pode ser alimentado por uma única fonte de +15V
ou de fontes duplas de +15V e –15V.
Baixo consumo de energia e tamanho pequeno tornam o DAC7715 ideal
para equipamentos de teste automático, programadores DAC por pino, sistemas de aquisição de dados e servocontrole de malha fechada.O dispositivo está disponível em um pacote SO-16
e é garantido na faixa de temperatura de –40°C a +85°C.
Especificações do DAC7715UB
|
produtos
|
DAC7715UB
|
|
Digi-Key programável
|
Não verificado
|
|
Número de Bits
|
12
|
|
Número de Conversores D/A
|
4
|
|
Tempo de acomodação
|
10µs
|
|
Tipo de saída
|
Tensão - Buffer
|
|
Saída Diferencial
|
Não
|
|
Interface de Dados
|
SPI
|
|
Tipo de referência
|
Externo
|
|
Tensão - Alimentação, Analógica
|
±14,25V ~ 15,75V
|
|
Tensão - Fornecimento, Digital
|
14,25V ~ 15,75V
|
|
INL/DNL (LSB)
|
±1 (Máx), ±1 (Máx)
|
|
Arquitetura
|
R-2R
|
|
Temperatura de operação
|
-40°C ~ 85°C
|
|
Pacote / Estojo
|
16-SOIC (0,295", 7,50 mm de largura)
|
|
Pacote de dispositivos do fornecedor
|
16-SOIC
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Número do produto base
|
DAC7715
|
alcance (−10 ̊
Classificações Ambientais e de Exportação
com maior precisão).A série LM35 está disponível em embalagem
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APLICAÇÕES deDAC7715UB
● CONTROLE DE PROCESSO
● ATE PIN ELETRÔNICOS
● SERVO-CONTROLE DE CIRCUITO FECHADO
● CONTROLE DO MOTOR
● SISTEMAS DE AQUISIÇÃO DE DADOS
● PROGRAMADORES DAC-PER-PIN
