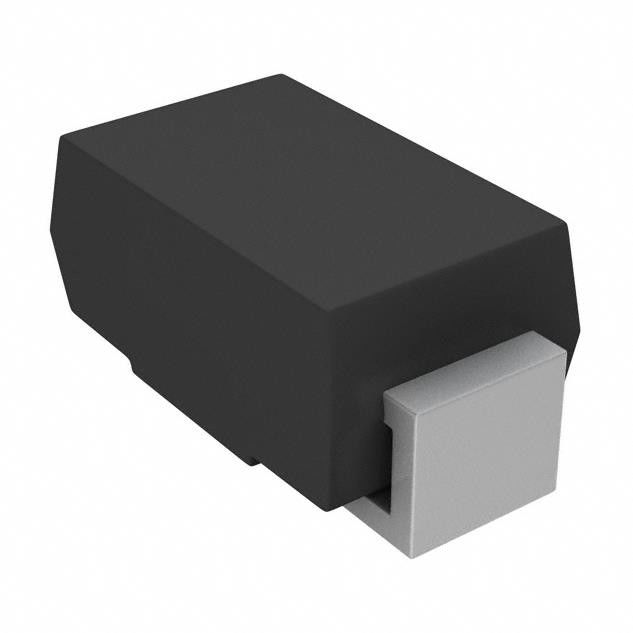

ES1B-E3 Diodo 61T 100 V 1A Montagem em superfície DO-214AC (SMA) 920 mV @ 1 A
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ES1B-E3 61T |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Nome de parte: | ES1B-E3 61T | Tensão - dianteira (Vf) (máximo) @ se: | 920 milivolt @ 1 A |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 ns |
| Máximo de TJ.: | 150°C | Pacote: | SMA (DO-214AC) |
Descrição de produto
ES1B-E3 Diodo 61T 100 V 1A Montagem em superfície DO-214AC (SMA) 920 mV @ 1 A
Diodos Zener de uso geral em um SOD123F pequeno e plano montado na superfície
Embalagem de plástico do dispositivo (SMD)
Características deES1B-E3 61T
• Pacote de baixo perfil
• Ideal para posicionamento automatizado
• Junção de pastilhas de pastilhas passivadas com vidro
• Tempos de recuperação ultrarrápidos para alta eficiência
• Baixa tensão direta, baixas perdas de energia
• Alta capacidade de surto direto
• Atende ao nível 1 do MSL, conforme J-STD-020,
LF pico máximo de 260 °C
• AEC-Q101 qualificado disponível
- Código de pedido automotivo: P/NHE3 ou P/NHM3
Caso: SMA (DO-214AC)
O composto de moldagem atende à classificação de inflamabilidade UL 94 V-0
Base P/N-E3 - compatível com RoHS, classe comercial
Base P/N-M3 - livre de halogênio, compatível com RoHS, comercial
nota
Base P/NHE3_X - compatível com RoHS e qualificado AEC-Q101
Base P/NHM3_X - livre de halogênio, compatível com RoHS e
AEC-Q101 qualificado
(“_X” denota o código de revisão, por exemplo, A, B, .....)
Terminais: terminais estanhados foscos, soldáveis por
J-STD-002 e JESD 22-B102
Os sufixos E3, M3, HE3 e HM3 atendem ao JESD 201 classe 2
teste do bigode
Atributos do produtodeES1B-E3 61T
|
Status do produto
|
Ativo
|
|
Tecnologia
|
Padrão
|
|
Tensão - CC reversa (Vr) (Máx)
|
100 V
|
|
Corrente - Média Retificada (Io)
|
1A
|
|
Tensão - Direto (Vf) (Máx) @ Se
|
920 mV @ 1 A
|
|
Velocidade
|
Recuperação rápida =< 500ns, > 200mA (Io)
|
|
Tempo de Recuperação Reversa (trr)
|
25 ns
|
|
Corrente - Vazamento Reverso @ Vr
|
5 µA @ 100 V
|
|
Capacitância @ Vr, F
|
10pF @ 4V, 1MHz
|
|
Tipo de montagem
|
Montagem em superfície
|
|
Pacote / Estojo
|
DO-214AC, SMA
|
|
Pacote de dispositivos do fornecedor
|
DO-214AC (SMA)
|
|
Temperatura de Operação - Junção
|
-55°C ~ 150°C
|
|
Número do produto base
|
ES1
|
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Status RoHS | Compatível com ROHS3 |
| Nível de Sensibilidade à Umidade (MSL) | 1 (Ilimitado) |
| Estado REACH | REACH não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
APLICAÇÕES TÍPICAS de ES1B-E3 61T
Para uso em retificação de alta frequência e roda livre
aplicação em conversores e inversores de modo chaveado para
consumidor, computador, automotivo e telecomunicações.
