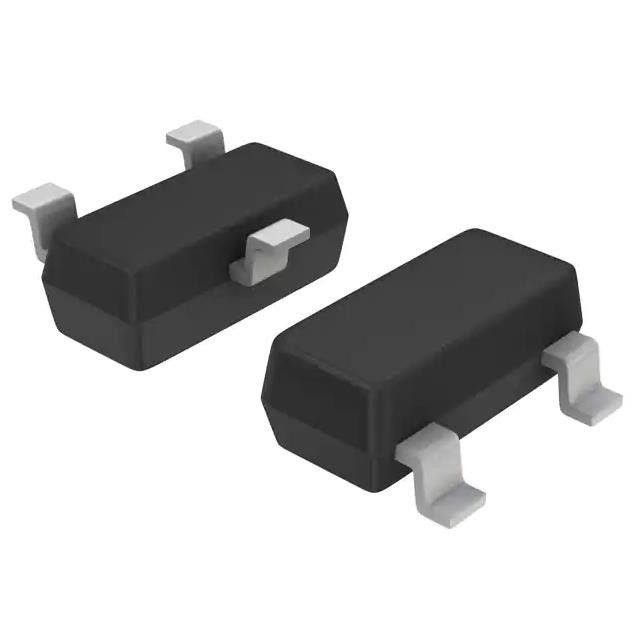

Montagem de superfície Micro3™/SOT-23 do P-canal 30 V 3A 1.25W da microplaqueta de IRLML5203TRPBF IC
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | IRLML5203TRPBF |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo do FET: | P-canal | Drene à tensão da fonte (Vdss): | 30 V |
|---|---|---|---|
| Atual - dreno contínuo (identificação) @ 25°C: | 3A (Ta) | RDS (máximo) @ na identificação, Vgs: | 98mOhm @ 3A, 10V |
| Identificação de Vgs (th) (máximo) @: | 2.5V @ 250µA | Carga da porta (Qg) (máximo) @ Vgs: | 14 nC @ 10 V |
| Realçar: | Microplaqueta de IRLML5203TRPBF IC,Canal IRLML5203TRPBF de P,microplaqueta de circuito de superfície da montagem de 3A 1.25W |
||
Descrição de produto
Montagem de superfície Micro3™/SOT-23 do P-canal 30 V 3A 1.25W da microplaqueta de IRLML5203TRPBF IC
Características de IRLML5203TRPBF
Em-resistência ultra baixa
MOSFET do P-canal
Montagem de superfície
Disponível na fita & no carretel
Baixa carga da porta
Sem chumbo
RoHS complacente, Halogênio-livre
Atributos de produto de IRLML5203TRPBF
|
Produto
|
IRLML5203TRPBF
|
|
Tipo do FET
|
P-canal
|
|
Tecnologia
|
MOSFET (óxido de metal)
|
|
Drene à tensão da fonte (Vdss)
|
30 V
|
|
Atual - dreno contínuo (identificação) @ 25°C
|
3A (Ta)
|
|
Tensão da movimentação (Max Rds On, Min Rds On)
|
4.5V, 10V
|
|
RDS (máximo) @ na identificação, Vgs
|
98mOhm @ 3A, 10V
|
|
Identificação de Vgs (th) (máximo) @
|
2.5V @ 250µA
|
|
Carga da porta (Qg) (máximo) @ Vgs
|
14 nC @ 10 V
|
|
Vgs (máximo)
|
±20V
|
|
Capacidade entrada (Ciss) (máximo) @ Vds
|
510 PF @ 25 V
|
|
Característica do FET
|
-
|
|
Dissipação de poder (máxima)
|
1.25W (Ta)
|
|
Temperatura de funcionamento
|
-55°C ~ 150°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote do dispositivo do fornecedor
|
Micro3™/SOT-23
|
|
Pacote/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Número baixo do produto
|
IRLML5203
|
Classificações ambientais & da exportação de IRLML5203TRPBF
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Descrição de IRLML5203TRPBF
Estes MOSFETs do P-canal do retificador internacional utilizam
técnicas de processamento avançadas para conseguir extremamente - o baixo
em-resistência pela área do silicone. Este benefício fornece
desenhista com um dispositivo extremamente eficiente para o uso na bateria
e aplicações da gestão da carga.
Um grande leadframe termicamente aumentado da almofada foi
incorporado no pacote SOT-23 padrão para produzir a
MOSFET do poder de HEXFET com a pegada a menor da indústria.
Este pacote, dublado o Micro3TM, é ideal para aplicações
onde o espaço da placa de circuito impresso está em um prêmio. O ponto baixo
perfil (<1>
ambientes de aplicação extremamente finos tais como portátil
eletrônica e cartões de PCMCIA. A resistência térmica e
a dissipação de poder está a melhor disponível.
