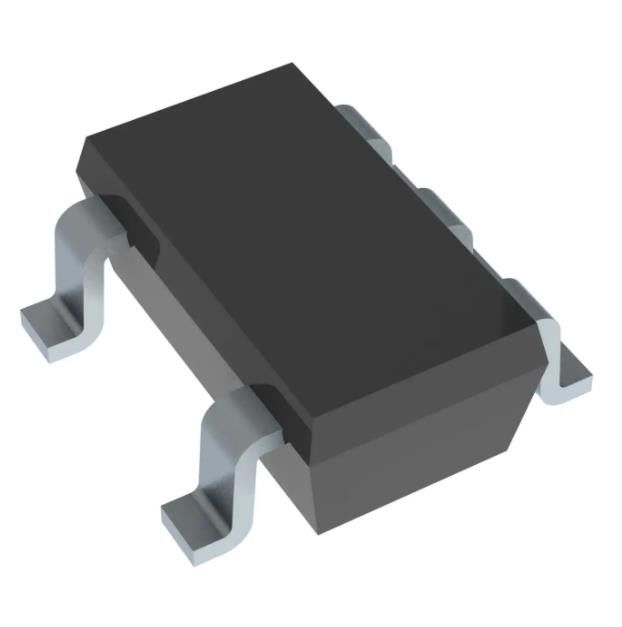

Trilho-à-trilho SOT-23-5 SC-74A do circuito TLV2471QDBVRQ1, SOT-753
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | TLV2471QDBVRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Taxa de pântano: | 1.5V/µs | Atual - polarização entrada: | pA 2,5 |
|---|---|---|---|
| Tensão - offset entrado: | µV 250 | Atual - fonte: | 600µA |
| Atual - saída/canal: | 35 miliampères | Tensão - período da fonte (minuto): | 2,7 V |
| Temperatura de funcionamento: | -40°C ~ 125°C | ||
Descrição de produto
Trilho-à-trilho SOT-23-5 SC-74A do circuito TLV2471QDBVRQ1, SOT-753
Características
Entrada do FET: MimB = máximo do pA 50 Entrada do FET: MimB = máximo do pA 50 Qualificado para aplicações automotivos
? A proteção do ESD excede 2000 V por
MIL-STD-883, método 3015; Excede 200 V
Usando o modelo de máquina (C = 200 PF, R = 0)
? Entrada/saída do Trilho-À-trilho do CMOS
? Corrente diagonal entrada… pA 2,5
? Baixa corrente da fonte… 600 µA/Channel
? Produto da Ganho-largura de banda… 2,8 megahertz
? Capacidade de movimentação a rendimento elevado
− ±10 miliampère em 180 milivolt
− ±35 miliampère em 500 milivolt
? ΜV 250 deslocado entrado da tensão… (tipo)
? Escala da tensão de fonte… 2,7 V a 6 V
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos integrados (CI)
Linear
Amplificadores
Instrumentação, ampères OP, amortecedor ampères
|
|
Mfr
|
SI
|
|
Série
|
Automotivo, AEC-Q100
|
|
Tipo do amplificador
|
Uso geral
|
|
Número de circuitos
|
1
|
|
Tipo da saída
|
Trilho-à-trilho
|
|
Taxa de pântano
|
1.5V/µs
|
|
Produto da largura de banda do ganho
|
2,8 megahertz
|
|
Atual - polarização entrada
|
pA 2,5
|
|
Tensão - offset entrado
|
µV 250
|
|
Atual - fonte
|
600µA
|
|
Atual - saída/canal
|
35 miliampères
|
|
Tensão - período da fonte (minuto)
|
2,7 V
|
|
Tensão - período da fonte (máximo)
|
6 V
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
SC-74A, SOT-753
|
|
Pacote do dispositivo do fornecedor
|
SOT-23-5
|
|
Número baixo do produto
|
TLV2471
|
Descrição
O TLV247x é uma família de amplificadores operacionais do entrada/saída do trilho-à-trilho do CMOS que estabeleça um ponto novo do desempenho para a corrente da fonte contra o desempenho da C.A. Estes dispositivos consomem apenas 600 µA/channel ao oferecer 2,8 megahertz do produto da ganho-largura de banda. Junto com o desempenho aumentado da C.A., o amplificador fornece a capacidade de movimentação a rendimento elevado, resolvendo um defeito principal de amplificadores operacionais de um micropower mais velho. O TLV247x pode balançar dentro a 180 milivolt de cada trilho da fonte ao conduzir uma carga 10-mA. Para aplicações do non-RRO, o TLV247x pode fornecer ±35 miliampère em 500 milivolt fora do trilho. As entradas e as saídas balançam o trilho-à-trilho para o alcance dinâmico aumentado nas aplicações de baixa voltagem. Este desempenho faz o ideal da família de TLV247x para a relação do sensor, o equipamento médico portátil, e outros circuitos por aquisição de dados. A família é especificada inteiramente em 3 V e em 5 V através da variação da temperatura automotivo (−40°C a 125°C).
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
