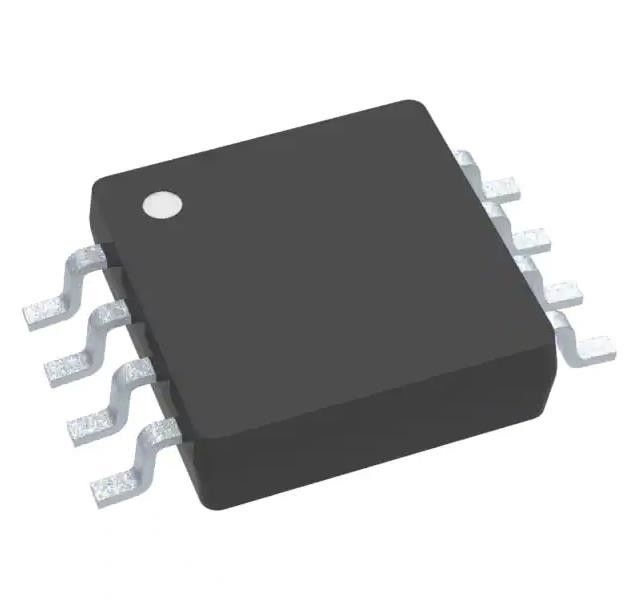

Diferencial do circuito do amplificador 2 de TLV2376IDGKR CMOS, Trilho-à-trilho 8-VSSOP
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | TLV2376IDGKR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Produto da largura de banda do ganho: | 50mV | Atual - polarização entrada: | 0,3 pA |
|---|---|---|---|
| Tensão - offset entrado: | µV 40 | Atual - fonte: | 815µA (canais x2) |
| Atual - saída/canal: | 30 miliampères | Tensão - período da fonte (minuto): | 2,2 V |
Descrição de produto
Diferencial do circuito do amplificador 2 de TLV2376IDGKR CMOS, Trilho-à-trilho 8-VSSOP
Características de TLV2376IDGKR
• De baixo nível de ruído: 8 nV/√Hz em 1 quilohertz
• 0.1-Hz ao ruído 10-Hz: μVPP 1,6
• Corrente quieta: μA 815 (típico)
• Baixa tensão deslocada (típica):
– Únicas e versões duplas: μV 40
– Versão do quadrilátero: μV 50
• Produto da largura de banda do ganho: 5,5 megahertz
• Entrada e saída do Trilho-à-trilho
• Operação da Único-fonte
• Tensão de fonte: 2,2 V a 5,5 V
• Pacotes do padrão do setor:
– SOT-23, SOIC, VSSOP, TSSOP
|
Estado do produto
|
Ativo
|
|
Tipo do amplificador
|
CMOS
|
|
Número de circuitos
|
2
|
|
Tipo da saída
|
Diferencial, Trilho-à-trilho
|
|
Taxa de pântano
|
2V/µs
|
|
Produto da largura de banda do ganho
|
5,5 megahertz
|
|
Atual - polarização entrada
|
0,3 pA
|
|
Tensão - offset entrado
|
µV 40
|
|
Atual - fonte
|
815µA (canais x2)
|
|
Atual - saída/canal
|
30 miliampères
|
|
Tensão - período da fonte (minuto)
|
2,2 V
|
|
Tensão - período da fonte (máximo)
|
5,5 V
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
8-TSSOP, 8-MSOP (0,118", largura de 3.00mm)
|
|
Pacote do dispositivo do fornecedor
|
8-VSSOP
|
|
Número baixo do produto
|
TLV2376
|
Classificações ambientais & da exportação
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
Aplicações de TLV2376IDGKR
• Instrumentação médica
• Amortecedores do CAD
• Equipamento de teste Handheld
• Filtração ativa
• Acondicionamento do sensor
Descrição de TLV2376IDGKR
A família TLVx376 representa uma nova geração de amplificadores operacionais de baixo nível de ruído com o e-trim™, o oferecimento ambo precisão excelente da C.C. e o desempenho da C.A. entrada e saída do Railto-trilho, baixos offset (μV 125, máximo), de baixo nível de ruído (8 nV/√Hz), uma corrente quieta de 1,2 miliampères (máximo), e uma largura de banda 5.5-MHz com uma taxa de pântano rápida de 2 V/μs para fazer esta família dos dispositivos muito atrativa para uma variedade de precisão e aplicações portáteis. Além, estes dispositivos têm uma escala razoavelmente larga da fonte com o PSRR excelente, fazendo o ideal da família para as aplicações que correm diretamente das baterias sem regulamento. O TLV376 (única versão) está disponível nos pacotes SOT-23-5 e SOIC-8. O TLV2376 (duplo) é oferecido nos pacotes VSSOP-8 e SOIC-8. O TLV4376 (quadrilátero) é oferecido em um pacote TSSOP-14. Todas as versões são especificadas para a operação – de 40°C a +125°C.
