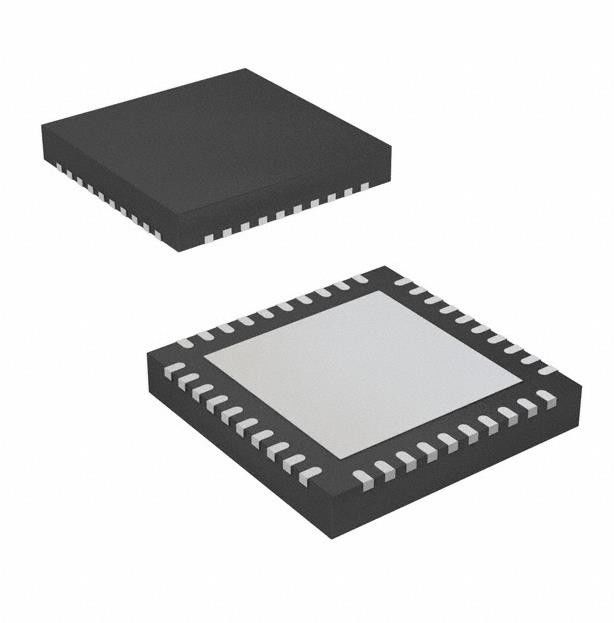

Saída 50mA de IC 18 do motorista do diodo emissor de luz da microplaqueta do circuito integrado de LP5860RKPR 40VQFN
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LP5860RKPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de saídas: | 18 | Tensão - entrada (minuto): | 2.7V |
|---|---|---|---|
| Tensão - entrada (máximo): | 5.5V | Temperatura de funcionamento: | -40°C ~ 85°C |
| Atual - saída/canal: | 50mA | Pacote do dispositivo do fornecedor: | 40-VQFN (5x5) |
| Realçar: | Microplaqueta do circuito integrado 40VQFN,microplaqueta do circuito integrado 50mA,Motorista IC do diodo emissor de luz de LP5860RKPR |
||
Descrição de produto
Saída Constant Current Analog linear 50mA 40-VQFN de IC 18 do motorista do diodo emissor de luz de LP5860RKPR (5x5)
Características de LP5860RKPR
Topologia da matriz do diodo emissor de luz:
– 18 dissipadores atuais constantes com 11 interruptores de varredura
para 198 pontos do diodo emissor de luz
– Configurável para 1 a 11 interruptores de varredura
• Escala da tensão de funcionamento:
– Escala de VCC/VLED: 2,7 V a 5,5 V
– Pinos da lógica compatíveis com 1,8 V, 3,3 V, e 5 V
• 18 dissipadores atuais constantes com elevada precisão:
– 0.1mA-50 miliampère pelo dissipador atual quando VCC ≥ 3,3
V
– erro do Dispositivo-à-dispositivo: canal de ±3% quando
= 50 miliampères atual
– erro do Canal-à-canal: canal de ±3% quando
= 50 miliampères atual
– Fase-deslocamento para poder transiente equilibrado
• Ultra-baixo consumo de potência:
– Modo da parada programada: ≤ ICC 1 A quando EN = baixo
– Modo à espera: ≤ ICC 10 A quando EN = alto
e CHIP_EN = 0 (os dados retiveram)
– Modo ativo: ICC = 4,3 miliampères (tipo.) quando canal
= 5 miliampères atual
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos integrados (CI)
Gestão do poder (PMIC)
Motoristas do diodo emissor de luz
|
|
Mfr
|
Instrumentos de T
|
|
Série
|
-
|
|
Estado do produto
|
Ativo
|
|
Tipo
|
Linear
|
|
Topologia
|
Constant Current
|
|
Interruptores internos
|
Sim
|
|
Número de saídas
|
18
|
|
Tensão - fonte (minuto)
|
2.7V
|
|
Tensão - fonte (máxima)
|
5.5V
|
|
Tensão - saída
|
-
|
|
Atual - saída/canal
|
50mA
|
|
Frequência
|
32MHz
|
|
Escurecimento
|
Analógico, PWM
|
|
Aplicações
|
Uso geral
|
|
Temperatura de funcionamento
|
-40°C ~ 85°C (TA)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
40-VFQFN expôs a almofada
|
|
Pacote do dispositivo do fornecedor
|
40-VQFN (5x5)
|
|
Número baixo do produto
|
LP5860
|
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | Não aplicável |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Aplicações de LP5860RKPR
• Animação e indicação do diodo emissor de luz para:
– Teclado, rato, e acessórios do jogo
– Aparelhos eletrodomésticos principais e espertos
– Orador esperto do orador, prendido e o sem fio
– Misturador audio, equipamento do DJ, e transmissão
– Equipamento, interruptores, e servidores do acesso
• Dissipadores atuais constantes para o módulo ótico
Vista geral de LP5860RKPR
O LP5860 é 11 um motorista da matriz do diodo emissor de luz do × 18. O dispositivo integra 11 FETs de comutação com corrente 18 constante
dissipadores. Um dispositivo LP5860 pode conduzir acima a 198 pontos do diodo emissor de luz ou a 66 pixéis do RGB usando a matriz da tempo-multiplexação
esquema.
O LP5860 apoia ambo o escurecimento análogo e o PWM que escurecem métodos. Para o escurecimento análogo, o ganho atual
cada de diodo emissor de luz individual o ponto pode ser ajustado com 256 etapas a 8 bocados pontilha a correção. Para PWM que escurece,
os 8 bocados integrados ou 16 bocados configuráveis, > geradores de 20-KHz PWM para cada ponto do diodo emissor de luz permitem liso, vívido
efeitos de animação sem ruído audível. Cada diodo emissor de luz pode igualmente ser traçado em um grupo PWM de 8 bocados para conseguir
controle de grupo com tráfego de dados mínimo.
O dispositivo LP5860 executa SRAM endereçável completo. O dispositivo apoia dados inteiros de SRAM refresca
e atualização parcial dos dados de SRAM por encomenda para minimizar o tráfego de dados. O LP5860 executa o fantasma
circuito do cancelamento para eliminar a parte superior e a formação da imagem downside. O LP5860 igualmente usa o baixo brilho
tecnologia da compensação para apoiar pixéis do diodo emissor de luz do alto densidade. 1-MHz I2C (máximo) e 12-MHz
as relações (máximas) de SPI estão disponíveis no LP5860.
