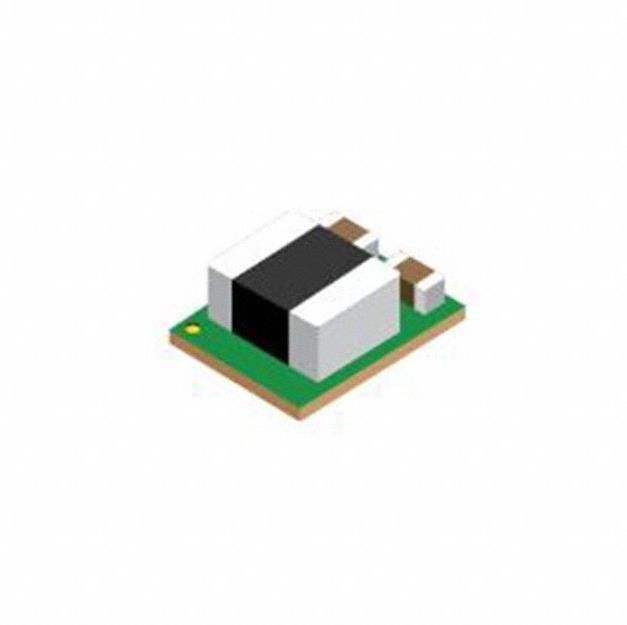

Saída 3.3V 500mA 4V-36V do conversor 1 da C.C. do módulo de LMZM23600V3SILR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LMZM23600V3SILR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Atual - saída (máxima): | 500mA | Tensão - entrada (minuto): | 4V |
|---|---|---|---|
| Tensão - entrada (máximo): | 36V | Temperatura de funcionamento: | -40°C ~ 125°C |
| Tamanho/dimensão: | 0,15" L x 0,12" W x 0,06" H (3.8mm x 3.0mm x 1.6mm) | Pacote do dispositivo do fornecedor: | 10-uSIP (3.8x3) |
| Realçar: | 36V LMZM23600V3SILR,4V LMZM23600V3SILR,conversor da C.C. da C.C. do módulo de 3.3V 500mA |
||
Descrição de produto
Saída 3.3V 500mA 4V do conversor 1 da C.C. da C.C. do módulo de LMZM23600V3SILR - entrada 36V
Características de LMZM23600V3SILR
4-V à tensão de entrada 36-V de funcionamento larga
• 1.2-V 15-V ajustável, e 3.3-V ou 5-V fixado
opções da tensão da saída
• corrente de saída 0.5-A
• Capacitores somente da entrada e da saída necessários para 5-V
e projetos da saída 3.3-V
• 27 mm2
Tamanho da solução com disposição único-tomada partido
• corrente da fonte 28-µA em nenhuma carga
• corrente da parada programada 2-µA
• Poder-boa bandeira
• Sincronização externo da frequência
• Pino da seleção de MODO
– Modo forçado de PWM para a frequência constante
operação
– Auto modo de PFM para a eficiência elevada na carga clara
• Compensação incorporado do laço de controle, começo macio,
limite atual, e UVLO
• Miniatura 3,8 milímetros de × 3 milímetros de × pacote de 1,6 milímetros
• Crie projetam usando o LMZM23600
com o desenhista do poder de WEBENCH®
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Fontes de alimentação - montagem da placa
Conversores da C.C. da C.C.
|
|
Mfr
|
Instrumentos de T
|
|
Série
|
-
|
|
Estado do produto
|
Ativo
|
|
Tipo
|
PoL Module Não-isolado
|
|
Número de saídas
|
1
|
|
Tensão - entrada (minuto)
|
4V
|
|
Tensão - entrada (máximo)
|
36V
|
|
Tensão - saída 1
|
3.3V
|
|
Tensão - saída 2
|
-
|
|
Tensão - saída 3
|
-
|
|
Tensão - saída 4
|
-
|
|
Atual - saída (máxima)
|
500mA
|
|
Aplicações
|
ITE (anúncio publicitário)
|
|
Características
|
OCP, SCP, UVLO
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Eficiência
|
87%
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
10-LDFN expôs a almofada, módulo
|
|
Tamanho/dimensão
|
0,15" L x 0,12" W x 0,06" H (3.8mm x 3.0mm x 1.6mm)
|
|
Pacote do dispositivo do fornecedor
|
10-uSIP (3.8x3)
|
|
Características do controle
|
-
|
|
Número baixo do produto
|
LMZM23600
|
Aplicações de LMZM23600V3SILR
• Transmissores do sensor
• Teste e medida
• Infraestrutura da grade
• O espaço forçou aplicações
Vista geral de LMZM23600V3SILR
O LMZM23600 é um 4-V à escala da tensão da largo-entrada 36-V, baixa corrente quieta, DC/DC de capacidade elevada
módulo projetado especificamente para aplicações industriais espaço-forçadas. O dispositivo está disponível no
opção ajustável da tensão da saída com o 1.2-V à escala da saída 15-V, assim como opções de saída 5-V e 3.3-V fixas.
O nível elevado de integração e de tecnologia de empacotamento inovativa utilizadas neste módulo de poder torna-o possível
para projetar um 5-V ou um conversor de 3.3-V 0.5-A DC/DC com somente um capacitor da entrada e um capacitor da saída em apenas 27
milímetro do ² do espaço disponível da placa.
