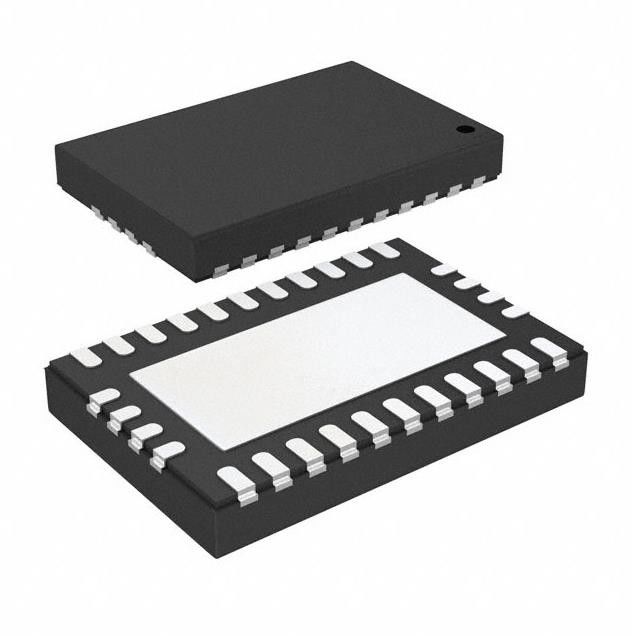

O positivo de IC 3.5A 22-VFQFN 3.3V do regulador LM73606QRNPRQ1 fixou
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LM73606QRNPRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Fita & carretel | Taxa de pântano: | 18V/µs |
|---|---|---|---|
| Tipo da saída: | Trilho-à-trilho | Atual - polarização entrada: | µA 1,1 |
| Tensão - saída (minuto/fixado): | µV 700 | Atual - fonte: | 3.3V |
| Frequência - interruptor: | C | ||
| Realçar: | Regulador IC de 22-VFQFN 3,3 V,regulador IC de 3.5A 3 |
||
Descrição de produto
• AEC-Q100-qualified para aplicações automotivos
– Categoria 1 da temperatura do dispositivo: – 40°C a +125°C
temperatura de funcionamento ambiental
– Nível da classificação de HBM ESD do dispositivo 2 quilovolts
– Nível C5 da classificação do dispositivo CDM ESD
• Pacote Wettable dos flancos QFN (WQFN)
• Baixo IEM e baixo ruído de comutação
• Baixa corrente quieta
– 0,8 µA na parada programada (típica)
– µA 15 no modo ativo sem a carga (típica)
• Escala larga da conversão da tensão:
– tonelada-MINUTO = 60 ns (típicos)
– ricalhaço-MINUTO = 70 ns (típicos)
• Baixa Em-resistência do MOSFET:
– RDS_ON_HS = mΩ 53 (típico)
– RDS_ON_LS = mΩ 31 (típico)
• Escala de frequência ajustável: 350 quilohertz a 2,2 megahertz
• auto modo Pin-selecionável ou modo forçado de PWM
• Partida em carga pre-inclinada, fixo ou ajustável
tempo do macio-início, e seguimento
• Synchronizable ao pulso de disparo externo, interno
compensação, poder-boa bandeira, e precisão
permita
• limitação do Ciclo-por-ciclo, soluço atuais, UVLO, e
proteções térmicas da parada programada
• Crie projetam com o WEBENCH®
desenhista do poder que usa LM73605-Q1 ou LM73606-Q1
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos integrados (CI)
Gestão do poder (PMIC)
Reguladores de tensão - reguladores de interruptor da C.C. da C.C.
|
|
Mfr
|
Texas Instruments
|
|
Série
|
Automotivo, AEC-Q100
|
|
Estado do produto
|
Ativo
|
|
Função
|
Abaixador
|
|
Configuração de saída
|
Positivo
|
|
Topologia
|
Fanfarrão
|
|
Tipo da saída
|
Ajustável
|
|
Número de saídas
|
1
|
|
Tensão - entrada (minuto)
|
3.5V
|
|
Tensão - entrada (máximo)
|
36V
|
|
Tensão - saída (minuto/fixado)
|
1V
|
|
Tensão - saída (máxima)
|
34.2V
|
|
Atual - saída
|
6A
|
|
Frequência - interruptor
|
350kHz ~ 2.2MHz
|
|
Retificador síncrono
|
Sim
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície, flanco Wettable
|
|
Pacote/caso
|
30-WFQFN expôs a almofada
|
|
Pacote do dispositivo do fornecedor
|
30-WQFN (6x4)
|
|
Número baixo do produto
|
LM73606
|
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 1 (ilimitado) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN |
EAR99 |
