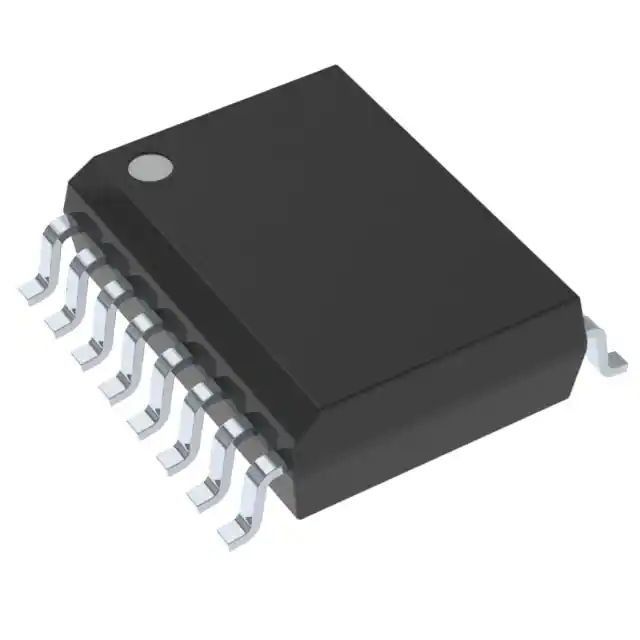

Motorista da porta do isolador da microplaqueta 5700V Rms 5.5A do circuito integrado de ISO5852SMDWREP
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ISO5852SMDWREP |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - isolamento: | 5700Vrms | Imunidade transiente do modo comum (minuto): | 2.25V ~ 5.5V |
|---|---|---|---|
| Tempo da elevação/queda (tipo): | 18ns, 20ns | Atual - saída alta, baixo: | 1.5A, 3.4A |
| Atual - saída máxima: | 2.7A, 5.5A | Tensão - fonte da saída: | 15V ~ 30V |
| Realçar: | Microplaqueta do circuito integrado de ISO5852SMDWREP,microplaqueta do circuito integrado de 5700v Rms,5.5A ISO5852SMDWREP |
||
Descrição de produto
ISO5852SMDWREP que acopla 5700Vrms 1 o motorista da porta dos isoladores do canal 16-SOIC 5.5A
Características de ISO5852SMDWREP
1• transeunte mínimo do Comum-modo 100-kV/μs
Imunidade (CMTI) em VCM = 1500 V
• Saídas rachadas para fornecer a fonte do pico 2.5-A e
correntes do dissipador do pico 5-A
• Atraso de propagação curto: 76 ns (tipo),
110 ns (máximos)
• 2-A Miller Clamp ativo
• A saída procura um caminho mais curto a braçadeira
• A volta-Fora macia (STO) durante procura um caminho mais curto
• O alarme da falha em cima da detecção da descarga é
Sinalizado no FLT e na restauração com RST
• Fechamento do Undervoltage da entrada e da saída (UVLO)
com (RDY) Pin Indication pronto
• Pulldown da saída ativa e para optar por baixas saídas
com baixa fonte ou entradas de flutuação
• 2.25-V a 5.5-V entrou a tensão de fonte
• 15-V ao motorista Supply Voltage da saída 30-V
• Entradas compatíveis do CMOS
• As rejeições entraram pulsos e transeuntes do ruído
Mais curto de 20 ns
• Temperatura de funcionamento: – 55°C a +125°C
Ambiental
• Imunidade 12800-VPK do impulso (de acordo com o IEC
61000-4-5)
• Certificações relacionados com a segurança:
– 8000-VPK VIOTM e 2121-VPK VIORM
Isolamento reforçado pelo VDE do RUÍDO V V 0884-10
(VDE V 0884-10): 2006-12
– Isolamento 5700-VRMS para 1 minuto por UL 1577
– Observação de aceitação componente 5A de CSA, IEC
extremidade 60950-1, do IEC 60601-1 e do IEC 61010-1
Padrões do equipamento
– Certificação de CQC por GB4943.1-2011
– Todas as certificações terminam por UL, VDE, CQC,
TUV e de planeamento para CSA
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Isoladores
Isoladores - bloqueie motoristas
|
|
Mfr
|
SI
|
|
Série
|
-
|
| Pacote |
Fita & carretel (TR) Corte a fita (os CT) |
|
Estado do produto
|
Ativo
|
|
Tecnologia
|
Acoplamento capacitivo
|
|
Número de canais
|
1
|
|
Tensão - isolamento
|
5700Vrms
|
|
Imunidade transiente do modo comum (minuto)
|
100kV/µs
|
|
TpLH/tpHL do atraso de propagação (máximo)
|
110ns, 110ns
|
|
Distorção da largura de pulso (máxima)
|
-
|
|
Tempo da elevação/queda (tipo)
|
18ns, 20ns
|
|
Atual - saída alta, baixo
|
1.5A, 3.4A
|
|
Atual - saída máxima
|
2.7A, 5.5A
|
|
Tensão - dianteira (Vf) (tipo)
|
-
|
|
Tensão - fonte da saída
|
15V ~ 30V
|
|
Temperatura de funcionamento
|
-55°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
16-SOIC (0,295", largura de 7.50mm)
|
|
Pacote do dispositivo do fornecedor
|
16-SOIC
|
|
Agência da aprovação
|
CQC, CSA, TUV, UL, VDE
|
|
Número baixo do produto
|
ISO585
Classificações ambientais & da exportação
|
Classificações ambientais & da exportação
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Descrição de ISO5852SMDWREP
O dispositivo de ISO5852S-EP é um 5.7-kVRMS, um motorista isolado reforçado da porta para IGBTs e uns MOSFETs com
saídas da separação, OUTH e OUTL, fornecendo a fonte 2.5-A e a corrente do dissipador 5-A. O lado da entrada opera-se
de um único 2.25-V à fonte 5.5-V.
