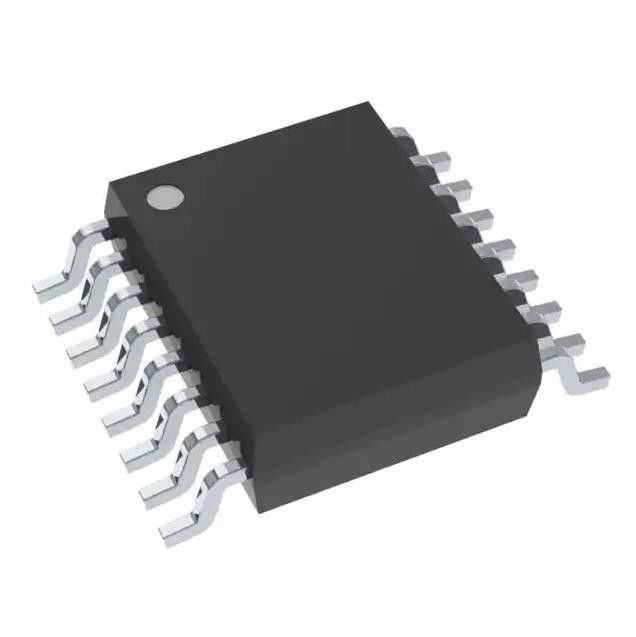

Saída 3A 16-TSSOP de LM53603AQPWPRQ1 Buck Switching Regulator IC 3.3V 1
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LM53603AQPWPRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da saída: | ajustável | Função: | Abaixador |
|---|---|---|---|
| Tensão - entrada (minuto): | 3.9V | Tensão - entrada (máximo): | 36V |
| Tensão - saída (máxima): | 6V | Temperatura de funcionamento: | -40°C ~ 125°C |
| Montando o tipo: | Montagem de superfície | Pacote do dispositivo do fornecedor: | 16-HTSSOP |
| Realçar: | Microplaqueta do circuito integrado 16-TSSOP,regulador de tensão IC de 3,3 V |
||
Descrição de produto
Saída 3A 16-TSSOP de LM53603AQPWPRQ1 Buck Switching Regulator IC 3.3V 1
Características de LM53603AQPWPRQ1
Os LM53603-Q1, LM53602-Q1 estão disponíveis como produtos automotivos da categoria de AEC-Q1-Qualified com resultados de seguimento:
– Categoria 1 da temperatura do dispositivo: -40°C a +125°C
Escala de funcionamento ambiental
– Nível 1C da classificação de HBM ESD do dispositivo
– Nível C4B da classificação do dispositivo CDM ESD
• 3 A ou 2 uma corrente da carga máxima
• Escala de tensão entrada de 3,5 V a 36 V:
Transeuntes a 42 V
• Opções da tensão da saída: 5 V, 3,3 V, AJUSTE
• 2,1 megahertz fixaram a frequência de comutação
• Tolerância da tensão da saída de ±2%
• – 40°C à variação da temperatura da junção 150°C
• corrente da parada programada de 1,7 µA (típica)
• 24 fontes entradas µA atuais em nenhuma carga (típica)
• Nenhum divisor externo do feedback exigiu para 5 V ou
3,3 saída de V
• Saída restaurada com filtro e atraso
• Modo de carga claro automático para melhorado
Eficiência
• Modo forçado Usuário-selecionável de PWM (FPWM)
• Compensação incorporado do laço, Macio-início, corrente
Limite, parada programada térmica, UVLO, e externo
Sincronização da frequência
• Pacote termicamente aumentado de 16 ligações:
5 milímetros x 4,4 milímetros x 1 milímetro
Atributos de produto de LM53603AQPWPRQ1
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos integrados (CI)
Gestão do poder (PMIC)
Reguladores de tensão - reguladores de interruptor da C.C. da C.C.
|
|
Mfr
|
SI
|
|
Série
|
Automotivo, AEC-Q100
|
|
Estado do produto
|
Ativo
|
|
Função
|
Abaixador
|
|
Configuração de saída
|
Positivo
|
|
Topologia
|
Fanfarrão
|
|
Tipo da saída
|
Ajustável
|
|
Número de saídas
|
1
|
|
Tensão - entrada (minuto)
|
3.9V
|
|
Tensão - entrada (máximo)
|
36V
|
|
Tensão - saída (minuto/fixado)
|
3.3V
|
|
Tensão - saída (máxima)
|
6V
|
|
Atual - saída
|
3A
|
|
Frequência - interruptor
|
2.1MHz
|
|
Retificador síncrono
|
Sim
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
(0,173", largura de 4.40mm) almofada 16-TSSOP exposta
|
|
Pacote do dispositivo do fornecedor
|
16-HTSSOP
|
|
Número baixo do produto
|
LM53603
|
Aplicações de LM53603AQPWPRQ1
• Fontes de alimentação industriais
• Sistemas de telecomunicações
• Secundário-ESTÁ a faixa automotivo
• VIN Regulation largo de uso geral
• Regulamento da Ponto--carga da eficiência elevada
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 3 (168 horas) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
