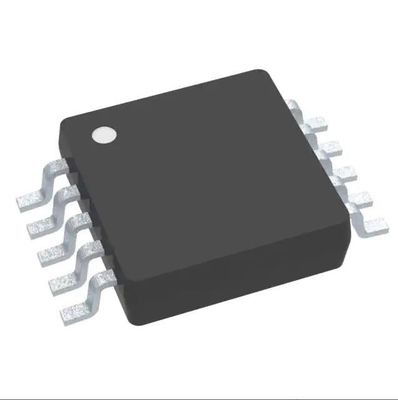

IMPULSO do registro CTRLR de LM5022QDGSRQ1 IC/SEPIC 10VSSOP IC abaixador
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | TI |
| Certificação: | Original |
| Número do modelo: | LM5022QDGSRQ1 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Topologia: | Impulso, SEPIC | Número de saídas: | 1 |
|---|---|---|---|
| Fases de saída: | 1 | Tensão - fonte (Vcc/Vdd): | 6V ~ 60V |
| Frequência - interruptor: | 200kHz ~ 2.24MHz | Ciclo de dever (máximo): | 95% |
| Temperatura de funcionamento: | -40°C ~ 125°C (TJ) | ||
| Realçar: | LM5022QDGSRQ1 IC,IMPULSO DO REGISTRO CTRLR DE IC,SEPIC 10VSSOP IC abaixador |
||
Descrição de produto
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Circuitos integrados (CI)
Gestão do poder (PMIC)
Controladores de interruptor da C.C. da C.C.
|
|
Mfr
|
SI
|
|
Série
|
Automotivo, AEC-Q100
|
| Pacote | Fita & carretel |
|
Estado do produto
|
Ativo
|
|
Tipo da saída
|
Motorista do transistor
|
|
Função
|
Elevador, elevador/abaixador
|
|
Configuração de saída
|
Positivo
|
|
Topologia
|
Impulso, SEPIC
|
|
Número de saídas
|
1
|
|
Fases de saída
|
1
|
|
Tensão - fonte (Vcc/Vdd)
|
6V ~ 60V
|
|
Frequência - interruptor
|
200kHz ~ 2.24MHz
|
|
Ciclo de dever (máximo)
|
95%
|
|
Retificador síncrono
|
Não
|
|
Sincronização do pulso de disparo
|
Sim
|
|
Relações de série
|
-
|
|
Características do controle
|
Controle de frequência, começo macio
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
10-TFSOP, 10-MSOP (0,118", largura de 3.00mm)
|
|
Pacote do dispositivo do fornecedor
|
10-VSSOP
|
|
Número baixo do produto
|
LM5022
|
Características de LM5022QDGSRQ1
• AEC-Q100 classificam 1 qualificado com o seguinte
resultados:
– Categoria 1 da temperatura do dispositivo: -40°C a 125°C
Variação da temperatura de funcionamento ambiental
– Nível 2 da classificação de HBM ESD do dispositivo
– Nível C5 da classificação do dispositivo CDM ESD
• Regulador interno da partida 60-V
• motorista da porta do MOSFET do pico 1-A
• VIN Range: 6 V a 60 V (opere para baixo a 3 V em seguida
partida)
• Limite do ciclo de dever de 90%
• UVLO programável com histerese
• Limite atual do Ciclo-por-ciclo
• Único grupo da frequência do oscilador do resistor
• Frequência de comutação ajustável a 2.2MHz
• Sincronização externo do pulso de disparo
• Compensação da inclinação
• Começo macio ajustável
• pacote de 10-Pin VSSOP
Aplicações de LM5022QDGSRQ1
• Conversor do impulso
• Conversor de SEPIC
