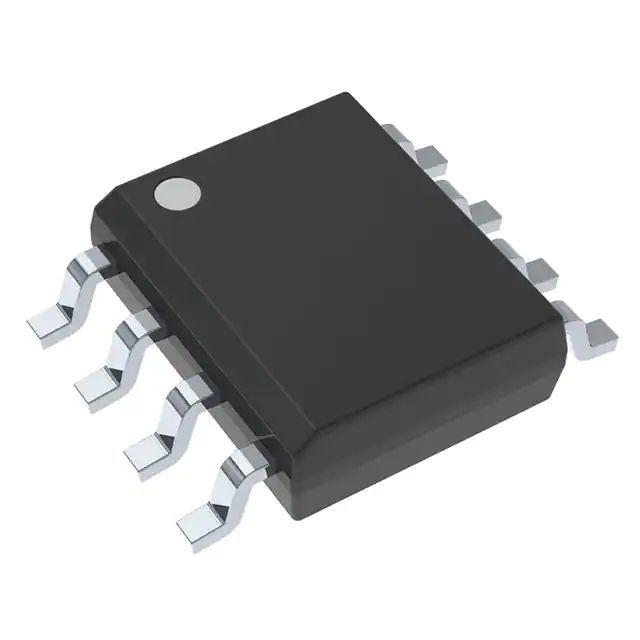

Ajuste 500MA 8SOIC 1.2V ajustável de LM2674MX-ADJ NOPB IC REG BUCK
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | LM2674MX-ADJ |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Pacote: | Fita & carretel | Função: | Abaixador |
|---|---|---|---|
| Tipo da saída: | ajustável | Tensão - entrada (minuto): | 6.5V |
| Tensão - entrada (máximo): | 40V | Tensão - saída (máxima): | 37V |
| Realçar: | LM2674MX-ADJ NOPB IC,AJUSTE 500MA 8SOIC DE IC REG BUCK,1.2V LM2674MX-ADJ NOPB |
||
Descrição de produto
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Mfr
|
Si
|
|
Série
|
SWITCHER® SIMPLES
|
|
Estado do produto
|
Ativo
|
|
Função
|
Abaixador
|
|
Configuração de saída
|
Positivo
|
|
Topologia
|
Fanfarrão
|
|
Tipo da saída
|
Ajustável
|
|
Número de saídas
|
1
|
|
Tensão - entrada (minuto)
|
6.5V
|
|
Tensão - entrada (máximo)
|
40V
|
|
Tensão - saída (minuto/fixado)
|
1.2V
|
|
Tensão - saída (máxima)
|
37V
|
|
Atual - saída
|
500mA
|
|
Frequência - interruptor
|
260kHz
|
|
Retificador síncrono
|
Não
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C (TJ)
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
8-SOIC (0,154", largura de 3.90mm)
|
|
Pacote do dispositivo do fornecedor
|
8-SOIC
|
|
Número baixo do produto
|
LM2674
|
Características de LM2674MX-ADJ
1• Eficiência até 96%
• Disponível em 8-Pin SOIC, PDIP, e 16-Pin WSON
Pacotes
• Simples e fácil projetar com
• Exige somente 5 componentes externos
• Dos usos indutores padrão disponíveis prontamente -
• 3-V, 5-V, 12-V, e versões ajustáveis da saída
• Escala ajustável da tensão da saída da versão: 1,21 V
a 37 V
• Tolerância da tensão da saída máxima de ±1.5% sobre
Condições da linha e de carga
• Corrente assegurada da carga da saída 500-mA
• interruptor de saída de 0.25-Ω DMOS
• Escala de tensão entrada larga: 8 V a 40 V
• 260-kHz fixou o oscilador interno da frequência
• Capacidade da parada programada de TTL, apoio da baixa potência
Modo
• Parada programada térmica e proteção atual do limite
Aplicações de LM2674MX-ADJ
• Eficiência elevada simples (>90%) abaixadora (fanfarrão)
Reguladores
• Preregulator eficiente para reguladores lineares
• Conversores Positivo-à-negativos
Vista geral de LM2674MX-ADJ
O LM2674 SWITCHER® SIMPLES
o regulador é um conversor abaixador não-síncrono fácil de usar de DC-DC
com uma escala de tensão de entrada larga até 40 V. É capaz do fornecimento até a carga da C.C. 0.5-A atual com excelente
regulamento da linha e da carga. Estes dispositivos estão disponíveis em tensões fixas da saída de 3,3 V, 5 V, 12 V, e
versão ajustável da saída. A família exige poucos componentes externos e o arranjo de pino foi projetado
para a disposição simples, a melhor do PWB.
