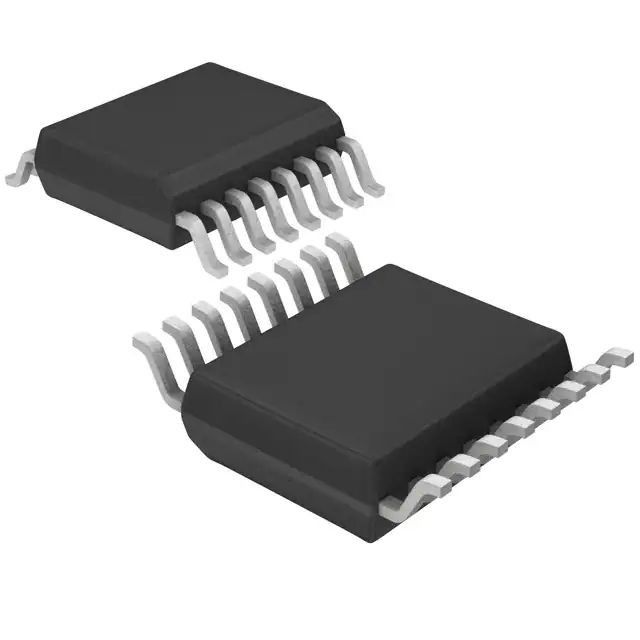

Isolador de Digitas do canal do quadrilátero da microplaqueta 2500Vrms 50Mbps do circuito integrado de ISO7140FCCDBQR
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ISO7140FCCDBQR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tecnologia: | Acoplamento capacitivo | Poder isolado: | Não |
|---|---|---|---|
| Entradas - lado 1/Side 2: | 4/0 | Tensão - isolamento: | 2500Vrms |
| Taxa de dados: | 50Mbps | Tempo da elevação/queda (tipo): | 2ns, 2ns |
| Realçar: | microplaqueta do circuito integrado 50Mbps,2500Vrms ISO7140FCCDBQR,isolador de Digitas do canal do quadrilátero 50Mbps |
||
Descrição de produto
Canal de uso geral 50Mbps 25kV/µs CMTI 16-SSOP do isolador 2500Vrms 4 de Digitas (0,154", largura de 3.90mm)
Características de ISO7140FCCDBQR
Taxa de sinalização máxima: 50 Mbps (com isolamento 5-V galvânico até 2500 VRMS para 1 minuto por fontes)
Projeto robusto com o filtro de ruído integrado
Opção da saída do defeito baixa (sufixo F)
Consumo da baixa potência, ICC típico pelo canal (com fontes 3.3-V)
Baixo atraso de propagação: 23 ns típicos (fontes 3.3-V)
Variação da temperatura larga: – 40°C a 125°C
Longa vida com barreira do isolamento SiO2
Segurança e aprovações reguladoras
Aplicações de ISO7140FCCDBQR
• Isolamento de uso geral
– Fieldbus industrial
– Profibus
– Modbus™
– Ônibus de dados de DeviceNet
– RS-232, RS-485
– Relação periférica de série
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Isoladores
Isoladores de Digitas
|
|
Mfr
|
Texas Instruments
|
|
Série
|
-
|
|
Estado do produto
|
Ativo
|
|
Tecnologia
|
Acoplamento capacitivo
|
|
Tipo
|
Uso geral
|
|
Poder isolado
|
Não
|
|
Número de canais
|
4
|
|
Entradas - lado 1/Side 2
|
4/0
|
|
Tipo de canal
|
Unidirecional
|
|
Tensão - isolamento
|
2500Vrms
|
|
Imunidade transiente do modo comum (minuto)
|
25kV/µs
|
|
Taxa de dados
|
50Mbps
|
|
TpLH/tpHL do atraso de propagação (máximo)
|
35ns, 35ns
|
|
Distorção da largura de pulso (máxima)
|
3ns
|
|
Tempo da elevação/queda (tipo)
|
2ns, 2ns
|
|
Tensão - fonte
|
2.7V ~ 5.5V
|
|
Temperatura de funcionamento
|
-40°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
16-SSOP (0,154", largura de 3.90mm)
|
|
Pacote do dispositivo do fornecedor
|
16-SSOP
|
|
Número baixo do produto
|
ISO7140
|
