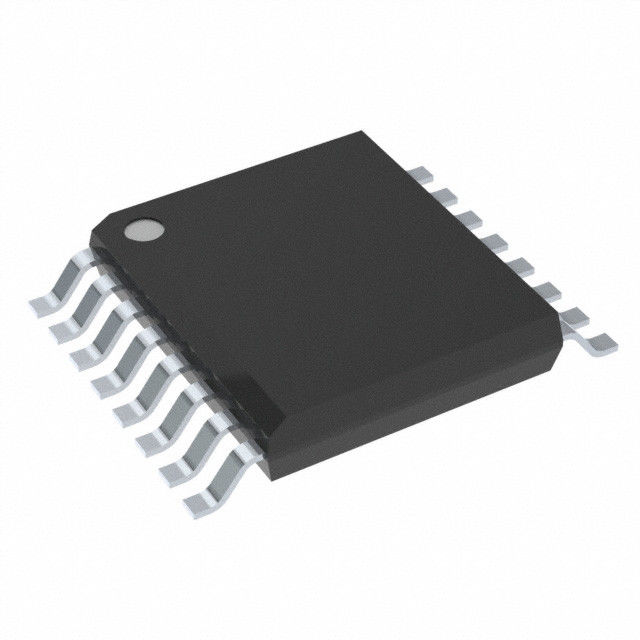

Isolador de ISO7041DBQR SPI Digital com 3000Vrms 4 canal 2Mbps
Detalhes do produto:
| Lugar de origem: | original |
| Marca: | Original |
| Certificação: | Original |
| Número do modelo: | ISO7041DBQR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa da caixa |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tensão - isolamento: | 5700Vrms | Imunidade transiente do modo comum (minuto): | 2.25V ~ 5.5V |
|---|---|---|---|
| Tempo da elevação/queda (tipo): | 18ns, 20ns | Atual - saída alta, baixo: | 1.5A, 3.4A |
| Atual - saída máxima: | 2.7A, 5.5A | Tensão - fonte da saída: | 15V ~ 30V |
| Realçar: | Isolador de ISO7041DBQR SPI Digital,isolador de 3000Vrms SPI Digital,Canal de ISO7041DBQR 4 |
||
Descrição de produto
Isolador ISO7041DBQR de SPI Digital com 3000Vrms 4 canal 2Mbps 50kV/ΜS CMTI 16-SSOP
Características de ISO7041DBQR
– μA 3,5 por atual quieto do canal (3,3 V)
– μA 15 pelo canal em 100 kbps (3,3 V)
– μA 116 pelo canal em 1 Mbps (3,3 V)
• Barreira robusta do isolamento
– >100-year projetou a vida
– Avaliação do isolamento de 3000 VRMS
– ±100 kV/μs CMTI típico
• Escala larga da fonte: 1,71 V a 1,89 V e 2,25 V a
5,5 V
• Variação da temperatura larga:
– 1,71 V a 1,89 V: – 55°C a +105°C
– 2,25 V a 5,5 V: – 55°C a +125°C
• Pacote 16-QSOP pequeno (16-DBQ)
• Sinalizando a taxa: Até 4 Mbps
• Elevação da saída do defeito (ISO7041) e ponto baixo
Opções (ISO7041F)
• Compatibilidade eletromagnética robusta (compatibilidade eletrónica)
– Sistema-nível ESD, EFT, e imunidade do impulso
– descarga do contato do IEC 61000-4-2 de ±8 quilovolt
proteção através da barreira do isolamento
– Emissões muito baixas
• Certificações relacionados com a segurança:
– Programa do reconhecimento do componente do UL 1577
– VDE DO RUÍDO V 0884-11
– CQC, TUV e CSA
– IECEx (IEC 60079-0 & IEC 60079-11) e
ATEX (EN 60079-0 & EN 60079-11)
– μA 3,5 por atual quieto do canal (3,3 V)
– μA 15 pelo canal em 100 kbps (3,3 V)
– μA 116 pelo canal em 1 Mbps (3,3 V)
• Barreira robusta do isolamento
– >100-year projetou a vida
– Avaliação do isolamento de 3000 VRMS
– ±100 kV/μs CMTI típico
• Escala larga da fonte: 1,71 V a 1,89 V e 2,25 V a
5,5 V
• Variação da temperatura larga:
– 1,71 V a 1,89 V: – 55°C a +105°C
– 2,25 V a 5,5 V: – 55°C a +125°C
• Pacote 16-QSOP pequeno (16-DBQ)
• Sinalizando a taxa: Até 4 Mbps
• Elevação da saída do defeito (ISO7041) e ponto baixo
Opções (ISO7041F)
• Compatibilidade eletromagnética robusta (compatibilidade eletrónica)
– Sistema-nível ESD, EFT, e imunidade do impulso
– descarga do contato do IEC 61000-4-2 de ±8 quilovolt
proteção através da barreira do isolamento
– Emissões muito baixas
• Certificações relacionados com a segurança:
– Programa do reconhecimento do componente do UL 1577
– VDE DO RUÍDO V 0884-11
– CQC, TUV e CSA
– IECEx (IEC 60079-0 & IEC 60079-11) e
ATEX (EN 60079-0 & EN 60079-11)
Atributos de produto de ISO7041DBQR
|
TIPO
|
DESCRIÇÃO
|
|---|---|
|
Categoria
|
Isoladores
Isoladores de Digitas
|
|
Mfr
|
Texas Instruments
|
|
Série
|
-
|
| Pacote | |
|
Estado do produto
|
Ativo
|
|
Tecnologia
|
Acoplamento capacitivo
|
|
Tipo
|
SPI
|
|
Poder isolado
|
Não
|
|
Número de canais
|
4
|
|
Entradas - lado 1/Side 2
|
3/1
|
|
Tipo de canal
|
Unidirecional
|
|
Tensão - isolamento
|
3000Vrms
|
|
Imunidade transiente do modo comum (minuto)
|
50kV/µs
|
|
Taxa de dados
|
2Mbps
|
|
TpLH/tpHL do atraso de propagação (máximo)
|
165ns, 165ns
|
|
Distorção da largura de pulso (máxima)
|
10ns
|
|
Tempo da elevação/queda (tipo)
|
5ns, 5ns (máximos)
|
|
Tensão - fonte
|
1.71V ~ 1.89V, 2.25V ~ 5.5V
|
|
Temperatura de funcionamento
|
-55°C ~ 125°C
|
|
Montando o tipo
|
Montagem de superfície
|
|
Pacote/caso
|
16-SSOP (0,154", largura de 3.90mm)
|
|
Pacote do dispositivo do fornecedor
|
16-SSOP
|
|
Número baixo do produto
|
ISO7041
|
Classificações ambientais & da exportação
| ATRIBUTO | DESCRIÇÃO |
|---|---|
| Estado de RoHS | ROHS3 complacente |
| Nível da sensibilidade de umidade (MSL) | 2 (1 ano) |
| Estado do ALCANCE | ALCANCE não afetado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
