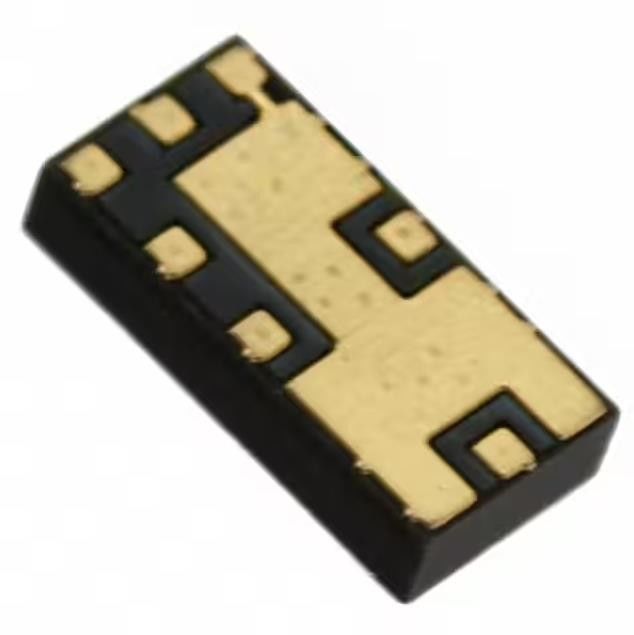

Módulo de RF sem fio ALM-1412-TR1G AMP GPS 1,575GHZ 12MCOB 9,8mA









TIPO	DESCRIÇÃO
Categoria	RF e sem fio Amplificadores de RF
Mfr	Broadcom Limited
Series	-
Status do produto	Obsoleto
Frequência	1,575 GHz
P1dB	4,5dBm
Ganho	12,2dB
Figura de ruído	0,82dB
Tipo de RF	GPS
Tensão - Fornecimento	1V ~ 3,6V
Atual - Fornecimento	9,8mA
frequência de teste	1,575 GHz
Tipo de montagem	Montagem em superfície
Pacote / Estojo	Módulo 12-SMD, sem chumbo
Pacote de dispositivos do fornecedor	12-MCOB (3,3x2,1)
Número do produto base	ALM-1412





• Figura de Ruído Muito Baixo: 0,82 dB típico
• Alto ganho: 13,5 dB típico
• Alto IIP3 e IP1dB
• Rejeição excepcional de célula/banda PCS
• Tecnologia GaAs E-pHEMT avançada
• Baixa contagem de componentes externos
• Ampla tensão de alimentação: 1 V a 3,6 V
• Corrente de desligamento: < 0,1 μA
• Corrente do pino de desligamento (SD) compatível com CMOS @ 2,8 V: 0,1 mA
• Corrente ajustável através de um único resistor externo/tensão
• Atende a MSL3 e sem chumbo
• Entrada de RF protegida por ESD: 3 kV HBM
• Dimensão da embalagem pequena: 3,3(L)x2,1(L)x1,1(A) mm3





• Banda GPS LNA





ATRIBUTO	DESCRIÇÃO
Nível de Sensibilidade à Umidade (MSL)	3 (168 horas)
Estado REACH	REACH não afetado
ECCN	7A994
HTSUS	8542.33.0001
