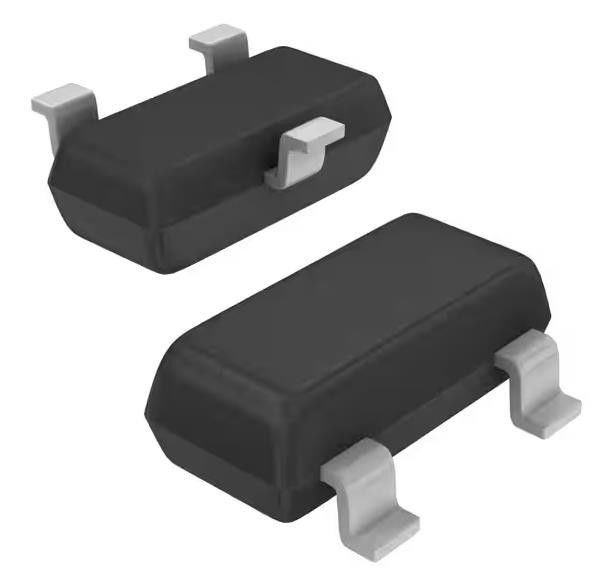

MMBZ15VDLT3G 21.2V Aperto 1.9A Ipp Tvs Diodo de superfície montado SOT-23-3 (TO-236)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | MMBZ15VDLT3G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo: | zener | Canais unidirecionais: | 2 |
|---|---|---|---|
| Tensão - Isolamento Reverso (Típico): | 12.8V | Tensão - Quebra (Min): | 14.3V |
| Tensão - apertando (máximo) @ a IPP: | 21.2V | Corrente - Pico de Pulso (10/1000µs): | 1.9A |
| Potência - Pulsão máxima: | 40 W | Temperatura de funcionamento: | -55°C ~ 150°C (TJ) |
Descrição de produto
MMBZ15VDLT3G 21.2V Aperto 1.9A Ipp Tvs Diodo de superfície montado SOT-23-3 (TO-236)
Especificações de MMBZ15VDLT3G
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | semi- |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Zener |
| Canais unidirecionais | 2 |
| Voltagem - Paragem em reverso (tipo) | 12.8V |
| Voltagem - ruptura (min) | 14.3V |
| Voltagem - Prensagem (máximo) @ Ipp | 21.2V |
| Corrente - Pico de pulso (10/1000μs) | 1.9A |
| Potência - Pulsão máxima | 40 W |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Propósito geral |
| Capacidade @ Frequência | - |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 (TO-236) |
| Número do produto de base | MMBZ15 |
Características do MMBZ15VDLT3G
• O pacote SOT-23 permite duas configurações unidirecionais separadas ou uma configuração bidirecional única
• Faixa de tensão de ruptura Zener padrão − 15 V, 27 V, 39 V
• Potência máxima − 40 W @ 1,0 ms (Bidireccional), por forma de onda da Figura 5
• Classificação ESD de classe 3B (acima de 16 kV) por modelo do corpo humano
• Classificação ESD de IEC61000−4−2 Nível 4, ±30 kV Descarga de contacto
• Baixo vazamento < 100 nA
• Classificação de inflamabilidade: UL 94 V−O
• Prefixo SZ para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q101 Qualificado e com capacidade PPAP
• Dispositivos livres de Pb
Descrições de MMBZ15VDLT3G
Estes diodos de silício zener monolíticos duplos são concebidos para aplicações que exigem uma capacidade de protecção.máquinas de negóciosO seu projeto de cátodo comum de dupla junção protege duas linhas separadas utilizando apenas um pacote.Estes dispositivos são ideais para situações em que o espaço do tabuleiro é premium.
Classificações ambientais e de exportação deMMBZ15VDLT3G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
