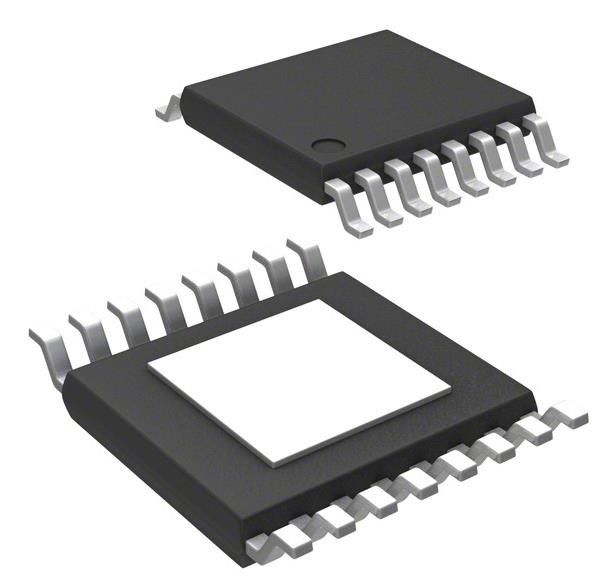

LM43603PWPR Regulador de comutação IC ajustável positivo 1V 1 saída 3A 16-potência
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LM43603PWPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Função: | Descenso | Descenso: | Positivo |
|---|---|---|---|
| Tipo de saída: | Ajustável | Número de saídas: | 1 |
| Voltagem - Entrada (min): | 3.5v | Voltagem - Entrada (máximo): | 36 V |
| Voltagem - saída (min/fixa): | 1V | Voltagem - Saída (máximo): | 28V |
Descrição de produto
LM43603PWPR Buck Switching Regulator IC Positivo Ajustável 1V 1 Saída 3A 16- Potência
Especificações de LM43603PWPR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | Simple Switcher® |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 3.5V |
| Voltagem - Entrada (máximo) | 36 V |
| Voltagem - saída (min/fixa) | 1V |
| Voltagem - Saída (máximo) | 28V |
| Corrente - Saída | 3A |
| Frequência - Troca | 200 kHz ~ 2,2 MHz |
| Rectificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 16-PowerTSSOP (0,173", 4,40 mm de largura) |
| Pacote de dispositivos do fornecedor | 16-HTSSOP |
| Número do produto de base | LM43603 |
Características do LM43603PWPR
• Corrente quiescente de 27 μA em regulação
• Alta eficiência em cargas leves (DCM e PFM)
• Cumprir as normas EMI EN55022/CISPR 22
• Rectificação síncrona integrada
• Faixa de frequência ajustável: 200 kHz a 2,2 MHz (500 kHz por defeito)
• Sincronização de frequência com o relógio externo
• Compensação interna
• É estável com quase qualquer combinação de condensadores cerâmicos, polímeros, tântalo e alumínio
• Bandeira do Poder-Bom
• Iniciação suave para uma carga previamente parcial
• Iniciação suave interna: 4,1 ms
• Tempo de arranque suave prolongável por condensador externo
• Capacidade de rastreamento da tensão de saída
• Permitir que um sistema de programação UVLO seja preciso
• Proteção contra curto-circuito de saída com modo de solução
• Proteção contra desligamento térmico por sobre-temperatura
• Crie um design personalizado usando o LM43603 com o WEBENCH® Power Designer
Descrições do LM43603PWPR
• Fornecedores de energia industrial
• Sistemas de telecomunicações
• Automóveis de banda sub-AM
• Regulamento VIN de finalidade geral
• Regulação do ponto de carga de elevada eficiência
Classificações ambientais e de exportação deLM43603PWPR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
