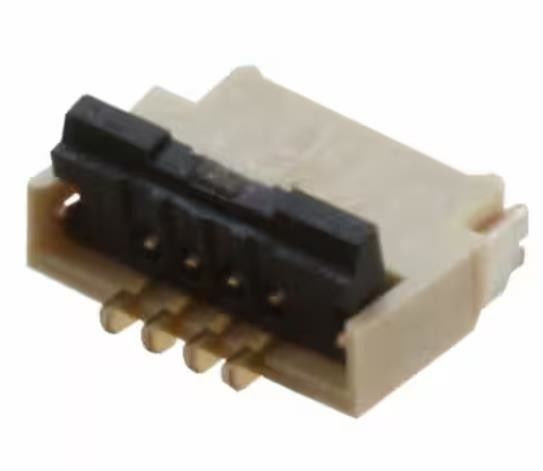

FH34S-4S-0.5SH(50) 4 Posição FFC FPC Conectores de contato, superior 0,020" Montar de superfície
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | FH34S-4S-0.5SH(50) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de conector/contato: | Contactos, Top. | Número de posições: | 4 |
|---|---|---|---|
| Pico: | 0,020" (0.50mm) | Terminação: | Soldagem |
| Altura acima da placa: | 0.039" (1.00mm) | Característica de bloqueio: | Bloqueio rotativo, Bloqueio traseiro |
| Material de contacto: | Fósforo Bronze | Contacto Terminado: | Ouro |
Descrição de produto
FH34S-4S-0.5SH(50) 4 Posição FFC FPC Conectores de contato, superior 0,020" Montar de superfície
Especificações de FH34S-4S-0.5SH(50)
| TÍPO | Descrição |
| Categoria | Conectores, Interconectores |
| Conectores FFC, FPC (flexíveis planos) | |
| FFC, FPC (Flat Flexible) conjuntos de conectores | |
| Mfr | Hirose Electric Co Ltd |
| Série | FH34S |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo Flat Flex | FFC, FPC |
| Tipo de montagem | Montar a superfície, ângulo reto |
| Tipo de conector/contato | Contactos, Top. |
| Número de posições | 4 |
| Pico | 0.020" (0,50mm) |
| Rescisão | Soldagem |
| FFC, FCB Espessura | 0.30mm |
| Altura acima do tabuleiro | 0.039" (1.00mm) |
| Característica de bloqueio | Bloqueio rotativo, Bloqueio traseiro |
| Tipo de extremidade do cabo | De forma cônica |
| Material de contacto | Fósforo Bronze |
| Contacto Terminado | Ouro |
| Material de habitação | Polímero de cristal líquido (LCP) |
| Material do atuador | Polyamida (PA), Nylon |
| Características | Força de inserção zero (ZIF) |
| Nomenclatura de tensão | 50 V |
| Temperatura de funcionamento | -55°C ~ 85°C |
| Classificação de inflamabilidade do material | UL94 V-0 |
| Câmbio de corrente nominal (Amp) | 0.5A |
| Espessura de acabamento de contacto | - |
| Cor da carcaça | Vermelho |
| Cor do atuador | Negro |
| Ciclos de acasalamento | 20 |
Características do ESR10EZPF2200
1De baixo perfil.
Com 1,0 mm acima da placa e uma largura de 3,8 mm, os conectores são utilizados em aplicações de poupança de espaço.
2Aumento da retenção de FPC/FFC
Em comparação com os conectores de construção semelhantes existentes:
* Na direcção horizontal: aproximadamente 2,6 vezes
* Na direcção vertical: Aproximadamente 2 vezes
3- Actuador rotativo exclusivo
O atuador rotativo abre-se a partir da parte de trás do conector, garantindo uma conexão elétrica e mecânica fiável.
4- Fácil inserção de FPC e conexão elétrica confiável
O atuador Flip Lock comprovado permite a fácil inserção de FPC e proporciona uma sensação táctil quando completamente fechado, confirmando a conexão elétrica e mecânica completa.
Aplicações de ESR10EZPF2200
◆ Manipulação antes da montagem no PCB
Não se recomenda a inserção do FPC/FFC ou a operação do atuador antes da montagem no PCB.
◆Página de curvatura da placa de PC
Minimize a curvatura tanto quanto possível.Certifique-se de que o plano da área de montagem pode aceitar os terminais do conector sem causar qualquer falha das juntas de solda.
◆Forças no tabuleiro
◆Ao frear a placa de PC grande em placas individuais, exercite-se o cuidado de não danificar os conectores instalados.
◆Ao ligar as placas ou outros componentes com os parafusos
Certificar-se de que quaisquer tensões não provocam deflexões da placa que afetem as áreas de montagem do conector.
Classificações ambientais e de exportação deFH34S-4S-0.5SH(50)
| Atributo | Descrição |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8536.69.4051 |
