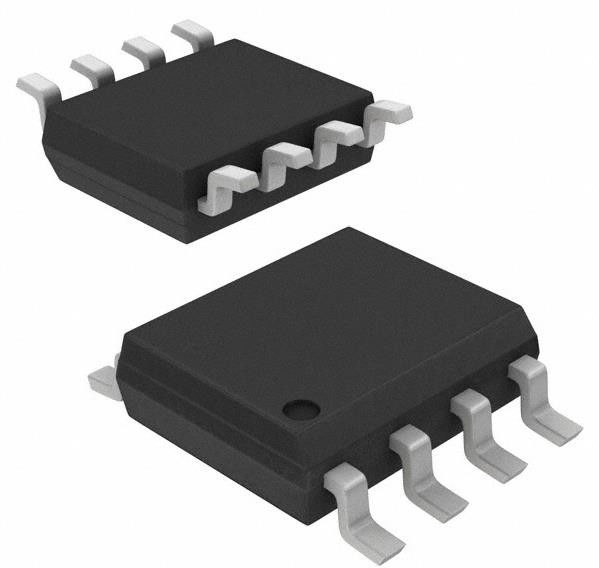

FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Superfície montada 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | FDS3692 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de FET: | N-canal | Tecnologia: | MOSFET (óxido de metal) |
|---|---|---|---|
| Voltagem de saída para a fonte (Vdss): | 100 V | Corrente - drenagem contínua (Id) @ 25°C: | 4.5A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On): | 6V, 10V | Rds On (Max) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Carga da porta (Qg) (máximo) @ Vgs: | 15 nC @ 10 V |
Descrição de produto
FDS3692 N-Channel 100 V 4.5A (Ta) 2.5W (Ta) Superfície montada 8-SOIC
Especificações de FDS3692
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| FET, MOSFET | |
| FETs únicos, MOSFETs | |
| Mfr | semi- |
| Série | PowerTrench® |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de FET | N-canal |
| Tecnologia | MOSFET (óxido metálico) |
| Voltagem de saída para a fonte (Vdss) | 100 V |
| Corrente - drenagem contínua (Id) @ 25°C | 4.5A (Ta) |
| Tensão de accionamento (max Rds On, min Rds On) | 6V, 10V |
| Rds On (Max) @ Id, Vgs | 60 mOhm @ 4,5 A, 10 V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Carga da porta (Qg) (máximo) @ Vgs | 15 nC @ 10 V |
| Vgs (máximo) | ± 20V |
| Capacidade de entrada (Ciss) (Max) @ Vds | 746 pF @ 25 V |
| Característica FET | - |
| Dissipação de energia (máximo) | 2.5W (Ta) |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Número do produto de base | FDS36 |
Características do FDS3692
• rDS ((ON) = 50mΩ (tipo), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (tipo), VGS = 10V
• Baixa taxa de Miller
• Diodo corporal QRR baixo
• Eficiência otimizada em altas frequências
• Capacidade de UIS (pulso único e pulso repetitivo)
Aplicações de FDS3692
• Conversores DC/DC e UPS off-line
• Arquiteturas de Potência Distribuída e VRMs
• Comutador primário para sistemas de 24 V e 48 V
• Rectificador síncrono de alta tensão
• Sistemas de injecção directa / diesel
• Controle de carga automóvel de 42 V
• Sistemas eletrónicos de válvulas
Classificações ambientais e de exportação deFDS3692
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.29.0095 |
