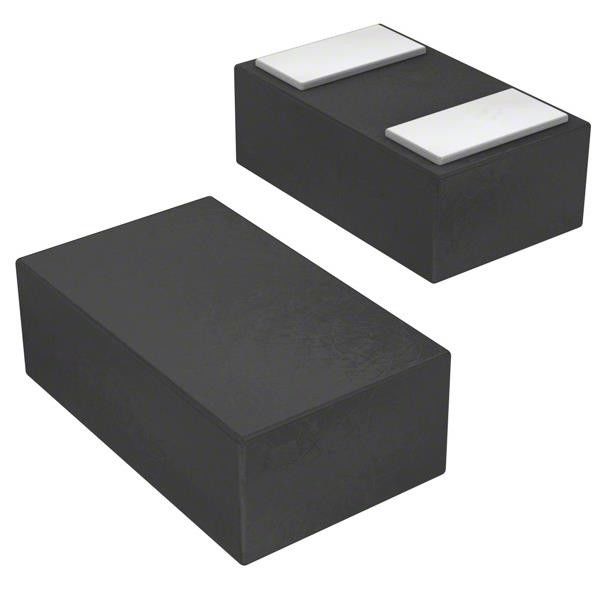

ESD7181MUT5G 35V (tipo) Grampos 1A (8/20μs) Ipp Tvs Diodo de superfície montado 2-X3DFN
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | ESD7181MUT5G |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Canais bidirecionais: | 1 | Tensão - Isolamento Reverso (Típico): | 18.5V (máximo) |
|---|---|---|---|
| Tensão - Quebra (Min): | 20.5V | Tensão - apertando (máximo) @ a IPP: | 35V (tipo) |
| Corrente - Pico de Pulso (10/1000µs): | 1A (8/20µs) | Proteção de linha elétrica: | - Não. |
| Aplicações: | Antena do RF | Frequência da capacidade @: | 0.3pF @ 1MHz |
Descrição de produto
ESD7181MUT5G 35V (tipo) Grampos 1A (8/20μs) Ipp Tvs Diodo de superfície montado 2-X3DFN
Especificações de ESD7181MUT5G
| TÍPO | Descrição |
| Categoria | Proteção de circuitos |
| Supressores de tensão transitória (TVS) | |
| Diodos TVS | |
| Mfr | semi- |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Zener |
| Canais bidirecionais | 1 |
| Voltagem - Paragem em reverso (tipo) | 18.5V (máximo) |
| Voltagem - ruptura (min) | 20.5V |
| Voltagem - Prensagem (máximo) @ Ipp | 35V (tipo) |
| Corrente - Pico de pulso (10/1000μs) | 1A (8/20μs) |
| Potência - Pulsão máxima | - |
| Proteção da linha de alimentação | - Não, não. |
| Aplicações | Antenna de RF |
| Capacidade @ Frequência | 0.3pF @ 1MHz |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 0201 (0603 métricas) |
| Pacote de dispositivos do fornecedor | 2-X3DFN (0,6x0,3) (0201) |
| Número do produto de base | ESD7181 |
Características do ESD7181MUT5G
• Baixa Capacidade 0,3 pF (típica)
• Baixa tensão de fixação
• Pequenas dimensões do contorno do corpo: (0,62 x 0,32 mm) − 0201
• Baixa altura do corpo: 0,3 mm
• Tensão de funcionamento: ± 18,5 V
• Baixa fuga < 1 nA (típica)
• Baixa perda de inserção
• Baixa resistência dinâmica: < 1
• Proteção ESD de nível 4 IEC61000-4-2
• Prefixo SZ para aplicações automotivas e outras que exijam requisitos únicos de alteração de local e controlo; AEC-Q101 Qualificado e com capacidade PPAP
• Estes Dispositivos são livres de Pb−, livres de Halógenos/BFR e são compatíveis com a RoHS
Aplicações de ESD7181MUT5G
• Proteção ESD do sinal de RF
• Carregador sem fio
• Comutação de RF, PA e Proteção ESD da Antena
• Comunicações de campo próximo
Classificações ambientais e de exportação deESD7181MUT5G
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.10.0080 |
