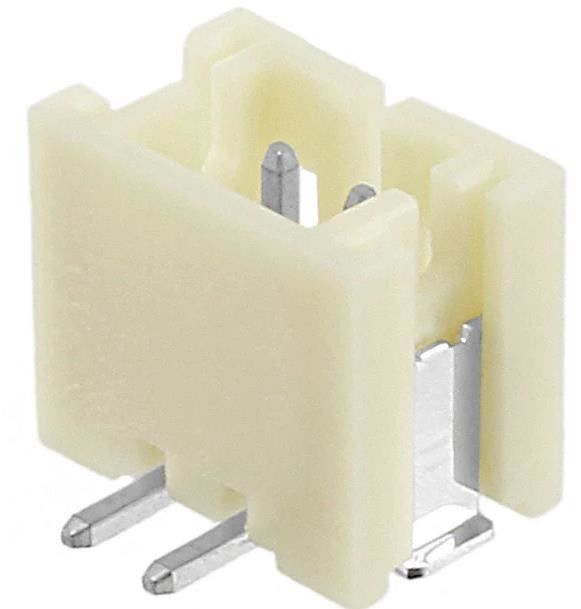

B2B-PH-SM4-TB ((LF) ((SN) Conector Header Surface Mount 2 posição 0,079" (2,00 mm)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | B2B-PH-SM4-TB ((LF) ((SN)) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de contacto: | Pin do homem | Número de posições: | 2 |
|---|---|---|---|
| Passo - acoplando-se: | 0.079" (2.00mm) | Número de linhas: | 1 |
| Número de posições carregadas: | todos | Estilo: | Cabografar da placa/fio |
| Encobrimento: | Encoberto - parede 4 | Tipo de fixação: | Fechamento do retém |
| Realçar: | B2B-PH-SM4-TB ((LF) ((SN)),2 posição Cabeça do conector |
||
Descrição de produto
B2B-PH-SM4-TB ((LF) ((SN) Conector Header Surface Mount 2 posição 0,079" (2,00 mm)
Especificações deB2B-PH-SM4-TB ((LF) ((SN))
| TÍPO | Descrição |
| Categoria | Conectores, Interconectores |
| Conectores retangulares | |
| Cabeçalhos, alfinetes masculinos | |
| Mfr | JST Sales America Inc. |
| Série | PH |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de conector | Título |
| Tipo de contacto | Pinhas masculinas |
| Pitch - acasalamento | 0.079" (2.00mm) |
| Número de posições | 2 |
| Número de linhas | 1 |
| Espaçamento de fileiras - acasalamento | - |
| Número de posições carregadas | Todos |
| Estilo | Tabela para Cable/Wire |
| Encosto de mortalha | Envolvido - 4 Parede |
| Tipo de montagem | Montagem de superfície |
| Rescisão | Soldagem |
| Tipo de fixação | Bloqueio de retenção |
| Duração do contacto - acasalamento | 0.130" (3,30 mm) |
| Duração do contacto - Post | - |
| Duração total do contacto | - |
| Altura do isolamento | 0.260" (6,60mm) |
| Forma do contacto | Quadrado |
| Fim de contato - acasalamento | Cinza |
| Contacto de acabamento Espessura - acasalamento | - |
| Contacto final - Correio | Cinza |
| Material de contacto | Ligação de cobre |
| Material de isolamento | Polyamida (PA6T), Nylon 6T |
| Características | Retenção da solda |
| Temperatura de funcionamento | -25°C ~ 85°C |
| Protecção de entrada | - |
| Classificação de inflamabilidade do material | UL94 V-0 |
| Cor de isolamento | Naturais |
| Câmbio de corrente nominal (Amp) | 2A |
| Nomenclatura de tensão | 100 V |
| Alturas de empilhamento combinadas | 8.6 mm |
| Contacto Espessura de acabamento - Post | - |
| Aplicações | - |
| Número do produto de base | B2B-PH-S |
Características do B2B-PH-SM4-TB ((LF) ((SN))
• Corrente classificada: 2 A AC/DC (AWG #24)
• Voltagem nominal: 100 V AC/DC
• Faixa de temperatura: -25°C a +85°C (incluindo o aumento da temperatura na aplicação de corrente elétrica)
• Resistência de contacto: valor inicial/ 10 mΩ max. Após testes ambientais/ 20 mΩ max.
• Resistência de isolamento: 1000 MΩ min.
• Tensão resistente: 800 VAC/minuto
• Fios aplicáveis: AWG 32 a 24
• Espessura da placa de PC aplicável: 0,8 a 1,6 mm
* Ao utilizar os produtos, consulte as "Precauções de manipulação dos terminais e conectores" descritas no nosso website (Página de documentação técnica da informação do produto).
* Conformidade RoHS2
* Unidade de dimensão: mm
* Contacte o JST para mais detalhes.
Aplicações de B2B-PH-SM4-TB ((LF) ((SN))
Trata-se de um conector fino de perfil baixo de 2,0 mm, de 8,0 mm de altura após a montagem e 4,5 mm de largura.
Classificações ambientais e de exportação deB2B-PH-SM4-TB ((LF) ((SN))
| Atributo | Descrição |
| Estatuto da RoHS | Compatível com a RoHS |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8536.69.4040 |
