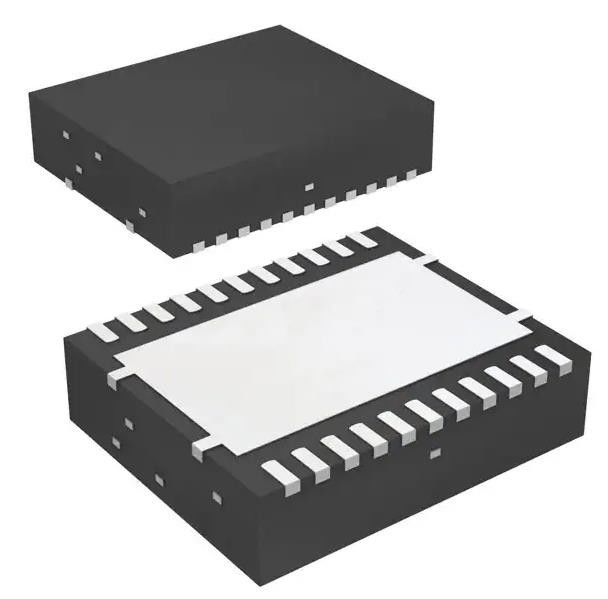

TPS56221DQPR Buck Switching Regulator IC Positivo Ajustável 0.6V 1 Saída 25A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS56221DQPR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de saída: | Ajustável | Número de saídas: | 1 |
|---|---|---|---|
| Voltagem - Entrada (min): | 4.5V | Voltagem - Entrada (máximo): | 14V |
| Voltagem - saída (min/fixa): | 0.6V | Voltagem - Saída (máximo): | 13.02V |
| Corrente - Saída: | 25A | Frequência - Troca: | 300kHz, 500kHz, 950kHz |
| Realçar: | TPS56221DQPR,TPS56221DQPR Regulador de comutação de buck IC,Buck Switching Regulator ajustável positivo IC |
||
Descrição de produto
TPS56221DQPR Buck Switching Regulator IC Positivo Ajustável 0.6V 1 Saída 25A
Especificações de TPS56221DQPR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 4.5V |
| Voltagem - Entrada (máximo) | 14V |
| Voltagem - saída (min/fixa) | 0.6V |
| Voltagem - Saída (máximo) | 13.02V |
| Corrente - Saída | 25A |
| Frequência - Troca | 300 kHz, 500 kHz, 950 kHz |
| Rectificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 22-PowerLFDFN |
| Pacote de dispositivos do fornecedor | 22 - LSON-CLIP (6x5) |
| Número do produto de base | TPS56221 |
Características do TPS56221DQPR
• Faixa de tensão de entrada de 4,5 V a 14 V
• Incorpora tecnologia de blocos de energia
• Corrente de saída até 25 A
• Opções de frequência fixa de 300 kHz, 500 kHz e 1 MHz
• Sensores RDS MOSFET de lado alto e de lado baixo
• Iniciação suave programável
• Tensão de referência de 600 mV com uma precisão de 1%
• Controle do modo de tensão com feed-forward
• Suporta saída preconceituosa
• Desligamento térmico
• Pacote PQFN PowerPADTM de 22 pines de 5 mm × 6 mm
Aplicações de TPS56221DQPR
• Módulos de alimentação no ponto de carga (POL)
• Conversores DC-DC de alta densidade para aplicações de telecomunicações e redes
Classificações ambientais e de exportação deTPS56221DQPR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Afetado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
