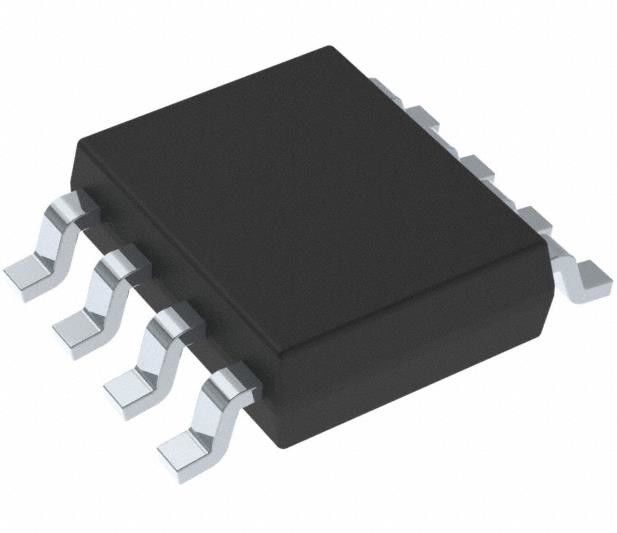

TPS54228DDAR Regulador de comutação de buck IC ajustável positivo 0,76V 1 saída 2A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS54228DDAR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Tipo de saída: | Ajustável | Número de saídas: | 2 |
|---|---|---|---|
| Voltagem - Entrada (min): | 4.5V | Voltagem - Entrada (máximo): | 18V |
| Voltagem - saída (min/fixa): | 0.76V | Voltagem - Saída (máximo): | 7V |
| Corrente - Saída: | 2A | Frequência - Troca: | 700kHz |
| Realçar: | TPS54228DDAR,TPS54228DDAR Regulador de comutação de buck |
||
Descrição de produto
TPS54228DDAR Regulador de comutação de buck IC ajustável positivo 0,76V 1 saída 2A
Especificações de TPS54228DDAR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | D-CAP2TM, Eco-ModeTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 4.5V |
| Voltagem - Entrada (máximo) | 18V |
| Voltagem - saída (min/fixa) | 0.76V |
| Voltagem - Saída (máximo) | 7V |
| Corrente - Saída | 2A |
| Frequência - Troca | 700 kHz |
| Rectificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-PowerSOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SO PowerPad |
| Número do produto de base | TPS54228 |
Características do TPS54228DDAR
• Modo D-CAP2TM permite uma resposta transitória rápida
• Baixo rendimento de ondulação e permite o condensador de saída de cerâmica
• Ampla faixa de tensão de entrada VIN: 4,5 V a 18 V
• Faixa de tensão de saída: 0,76 V a 7 V
• FETs integrados altamente eficientes otimizados para aplicações de ciclo de trabalho mais baixo
️ 155 mΩ (alto) e 108 mΩ (baixo)
• Eficiência elevada, inferior a 10 μA em desligamento
• Alta precisão de referência de banda inicial
• Iniciação suave ajustável
• Iniciação suave preconceituosa
• Frequência de comutação de 700 kHz (fSW)
• Limite de sobrecorrência ciclo a ciclo
• Auto-Skip Eco-ModeTM para alta eficiência em carga leve
Aplicações de TPS54228DDAR
• Ampla gama de aplicações para sistemas de baixa tensão
¢ Fornecimento de energia para televisão digital
Reprodutores de Blu-ray de Alta DefiniçãoTM
¢ Rede de terminais domésticos
¢ Set Top Boxes digitais (STB)
Classificações ambientais e de exportação deTPS54228DDAR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
