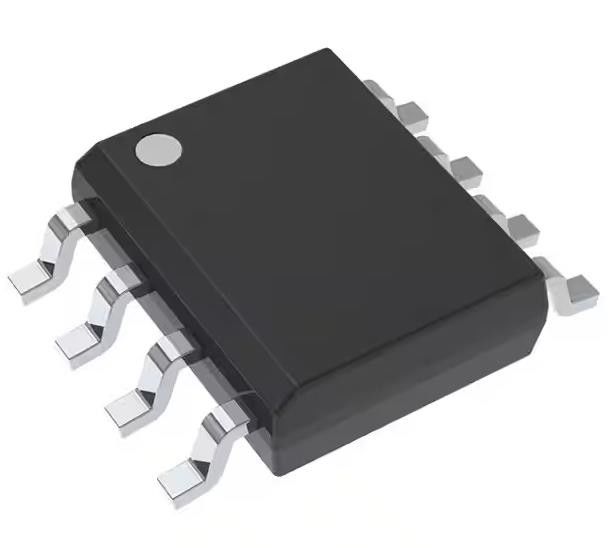

TPS54331DR Buck Switching Regulator IC Positivo Ajustável 0,8V 1 Saída 3A 8-SOIC
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS54331DR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 1-3 dias úteis |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100,000 |
|
Informação detalhada |
|||
| Função: | Descenso | Configuração de saída: | Positivo |
|---|---|---|---|
| Tipo de saída: | Ajustável | Número de saídas: | 1 |
| Voltagem - Entrada (min): | 3.5v | Voltagem - Entrada (máximo): | 28V |
| Voltagem - saída (min/fixa): | 0.8V | Voltagem - Saída (máximo): | 25 V |
| Realçar: | TPS54331DR,TPS54331DR Regulador de comutação de buck |
||
Descrição de produto
TPS54331DR Buck Switching Regulator IC Positivo Ajustável 0,8V 1 Saída 3A 8-SOIC
Especificações de TPS54331DR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | Eco-ModeTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 3.5V |
| Voltagem - Entrada (máximo) | 28V |
| Voltagem - saída (min/fixa) | 0.8V |
| Voltagem - Saída (máximo) | 25 V |
| Corrente - Saída | 3A |
| Frequência - Troca | 570 kHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-SOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SOIC |
| Número do produto de base | TPS54331 |
Características do TPS54331DR
• Faixa de tensão de entrada de 3,5 a 28 V
• Voltagem de saída ajustável até 0,8 V
• MOSFET integrado de 80 mΩ de lado alto suporta até 3 A de corrente de saída contínua
• Alta eficiência em cargas leves com salto de pulso
• Frequência de comutação fixa de 570 kHz
• Corrente de quiescência de desligamento típica de 1 μA
• Limites de arranque lento ajustáveis de correntes de entrada
• limiar UVLO programável
• Proteção contra sobrevoltagem transitória
• Limite de corrente ciclo a ciclo, volta de frequência e protecção contra desligamento térmico
• Disponível no pacote SOIC8 fácil de usar ou no pacote SOIC8 PowerPADTM com reforço térmico
• Crie um projeto personalizado usando o TPS54331 com o WEBENCH® Power Designer
Aplicações de TPS54331DR
• Aplicações de consumo, tais como decodificadores, equipamentos CPE, ecrãs LCD, periféricos e carregadores de bateria
• Fornecedores industriais e de áudio para automóveis
• Sistemas de distribuição de energia de 5 V, 12 V e 24 V
Classificações ambientais e de exportação deTPS54331DR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
