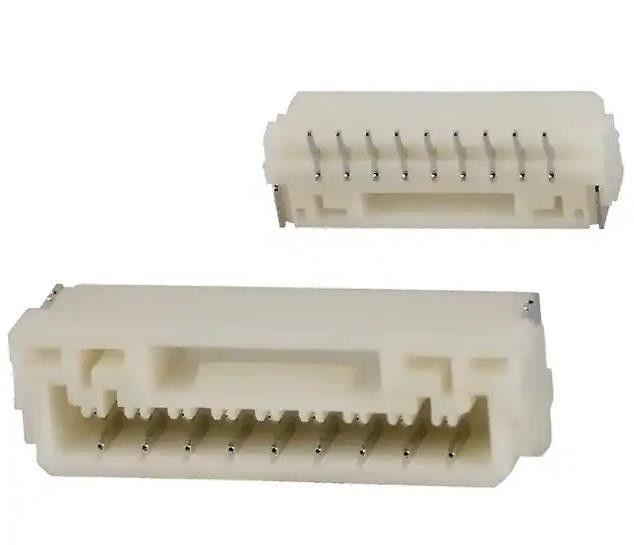

BM09B-GHS-TBT Conector Head Surface Mount 9 posição 0.049" (1.25mm)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | BM09B-GHS-TBT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Encobrimento: | Encoberto - parede 4 | Tipo de montagem: | Montagem de superfície |
|---|---|---|---|
| Terminação: | Soldagem | Altura da isolação: | 0.159" (4.05mm) |
| Forma do contacto: | Rectangular | Material de contacto: | Bronze de fósforo |
| Temperatura de funcionamento: | -25°C ~ 85°C | Avaliação material da inflamabilidade: | UL94 V-0 |
Descrição de produto
BM09B-GHS-TBT Conector Head Surface Mount 9 posição 0.049" (1.25mm)
Especificações de BM09B-GHS-TBT
| TÍPO | Descrição |
| Categoria | Conectores, Interconectores |
| Conectores retangulares | |
| Cabeçalhos, alfinetes masculinos | |
| Mfr | JST Sales America Inc. |
| Série | GH |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de conector | Título |
| Tipo de contacto | Contacto com o Sudário Externo |
| Pitch - acasalamento | 0.049" (1.25mm) |
| Número de posições | 9 |
| Número de linhas | 1 |
| Espaçamento de fileiras - acasalamento | - |
| Número de posições carregadas | Todos |
| Estilo | Tabela para Cable/Wire |
| Encosto de mortalha | Envolvido - 4 Parede |
| Tipo de montagem | Montagem de superfície |
| Rescisão | Soldagem |
| Tipo de fixação | Rampa de bloqueio |
| Duração do contacto - acasalamento | - |
| Duração do contacto - Post | - |
| Duração total do contacto | - |
| Altura do isolamento | 0.159" (4.05mm) |
| Forma do contacto | Rectangular |
| Fim de contato - acasalamento | Cinza |
| Contacto de acabamento Espessura - acasalamento | - |
| Contacto final - Correio | Cinza |
| Material de contacto | Fósforo Bronze |
| Material de isolamento | Polyamida (PA9T), Nylon 9T |
| Características | Escolha e coloque, retenção da solda |
| Temperatura de funcionamento | -25°C ~ 85°C |
| Protecção de entrada | - |
| Classificação de inflamabilidade do material | UL94 V-0 |
| Cor de isolamento | Naturais |
| Câmbio de corrente nominal (Amp) | 1A |
| Nomenclatura de tensão | 50 V |
| Alturas de empilhamento combinadas | 7.3 mm |
| Contacto Espessura de acabamento - Post | - |
| Aplicações | - |
| Número do produto de base | BM09B-GH |
Características do BM09B-GHS-TBT
● Estrutura de bloqueio segura
● Estrutura de fechadura de contato
● Prevenção da deformação por contato
● sons claros de cliques de envolvimento
Aplicações de BM09B-GHS-TBT
• Corrente nominal: 1,0 A AC/DC (AWG #26)
• Voltagem nominal: 50 V AC/DC
• Faixa de temperatura: -25°C a +85°C (incluindo o aumento da temperatura na aplicação de corrente elétrica)
• Resistência de contacto: valor inicial/ 30 mΩ max. Após ensaios ambientais/ 50 mΩ max.
• Resistência de isolamento: 100 MΩ min.
• Tensão resistente: 500 VAC/minuto
• fio aplicável: tamanho do condutor/ AWG #30 a #26
Ambiental &Classificações de exportação de BM09B-GHS-TBT
| Atributo | Descrição |
| Estatuto da RoHS | Compatível com a RoHS |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8536.69.4040 |
