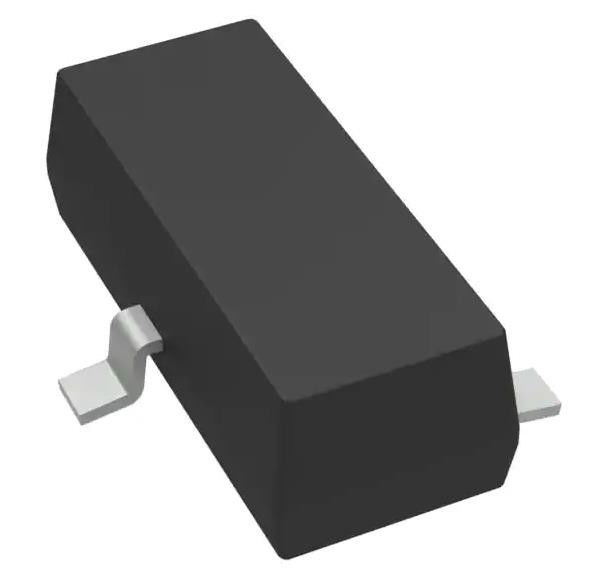

TLV431BQDBZR IC de referência de tensão de derivação ajustável 2,495V 36 VV ± 1% 15 mA
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TLV431BQDBZR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo da referência: | Derivação | Tipo de saída: | Ajustável |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 2.495V | Voltagem - Saída (máximo): | 36 V |
| Corrente - Saída: | 15 miliampères | Tolerância: | ± 1% |
Descrição de produto
TLV431BQDBZR IC de referência de tensão de derivação ajustável 2,495V 36 VV ± 1% 15 mA
Especificações de TLV431BQDBZR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Referência de tensão | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo de referência | Shunt |
| Tipo de saída | Ajustável |
| Voltagem - saída (min/fixa) | 2.495V |
| Voltagem - Saída (máximo) | 36 V |
| Corrente - Saída | 15 mA |
| Tolerância | ± 1% |
| Coeficiente de temperatura | - |
| Ruído - 0,1 Hz a 10 Hz | - |
| Ruído - 10 Hz a 10 kHz | - |
| Corrente - Fornecimento | - |
| Corrente - catodo | 1 mA |
| Temperatura de funcionamento | 0°C ~ 70°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-236-3, SC-59, SOT-23-3 |
| Pacote de dispositivos do fornecedor | SOT-23-3 |
| Número do produto de base | TL431 |
Características do TLV431BQDBZR
• Tolerância de tensão de referência a 25°C
- 0,5% (Classe B)
️ 1% (Classe A)
• Tensão de saída típica mínima: 2.495 V
• Tensão de saída regulavel: Vref a 36 V
• Função de -40°C a +125°C (Q Temp)
• Desvio máximo de temperatura
10 mV (C Temp)
¢ 17 mV (I Temp)
¢ 27 mV (Q Temp)
• Impedância de saída típica de 0,3-Ω
• Capacidade de corrente
️ Imin = 1 mA (máximo)
¢ IKA = 15 mA (máximo)
• Corrente de entrada de referência IREF: 0,4 μA (máximo)
• Desvio da corrente de entrada de referência sobre a temperatura, II ((dev): 0,3 μA (máximo)
Aplicações de TLV431BQDBZR
• Reglamentação da tensão e da corrente
• Regulação do lado secundário no SMPS Flyback
• Substituição do diodo Zener
• Monitorização da tensão
• Sink/Fonte de corrente constante de precisão
• Comparador com referência integrada
Classificações ambientais e de exportaçãodeTLV431BQDBZR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
