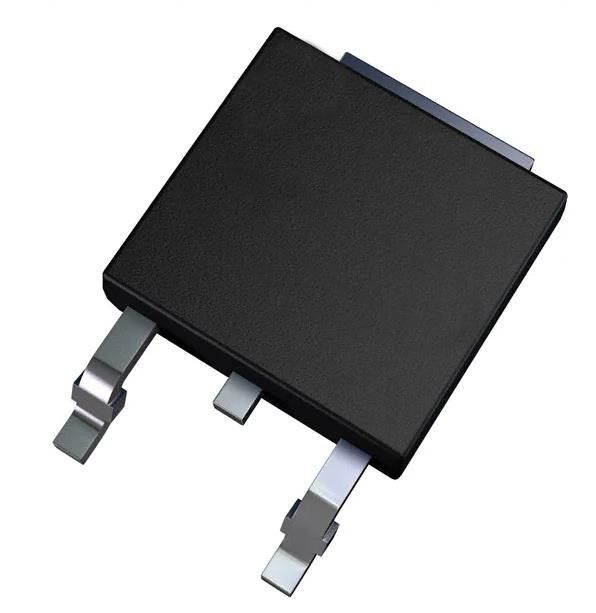

LF120ABDT-TR Regulador de tensão linear IC positivo fixo 1 saída 500mA DPAK
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | LF120ABDT-TR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 16 V |
|---|---|---|---|
| Voltagem - saída (min/fixa): | 12 V | Desligamento da tensão (máximo): | 0.7V @ 500mA |
| Corrente - Saída: | 500 mA | Corrente - Quiescente (Iq): | 1,5 mA |
| Corrente - Fornecimento (máximo): | 12 miliampères | PSRR: | 69dB ~ 54dB (120Hz ~ 10kHz) |
Descrição de produto
LF120ABDT-TR Regulador de tensão linear IC positivo fixo 1 saída 500mA DPAK
Especificações de LF120ABDT-TR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - lineares | |
| Mfr | STMicroelectrónica |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Configuração de saída | Positivo |
| Tipo de saída | Fixado |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 16 V |
| Voltagem - saída (min/fixa) | 12 V |
| Voltagem - Saída (máximo) | - |
| Desligamento da tensão (máximo) | 0.7V @ 500mA |
| Corrente - Saída | 500 mA |
| Corrente - Quiescente (Iq) | 1.5 mA |
| Corrente - Fornecimento (máximo) | 12 mA |
| PSRR | 69dB ~ 54dB (120Hz ~ 10kHz) |
| Características de controlo | - |
| Características de protecção | Sobre corrente, sobre temperatura |
| Temperatura de funcionamento | -40°C ~ 125°C |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Pacote de dispositivos do fornecedor | DPAK |
| Número do produto de base | LF120 |
CaracterísticasdeLF120ABDT-TR
* Tensão de saída muito baixa (0,45 V)
* Corrente de quiescência muito baixa (normalmente 50 μA no modo OFF, 500 μA no modo ON)
* Corrente de saída até 500 mA
* Desligamento electrónico controlado por lógica
* Voltagens de saída de 1.5; 1.8; 2.5; 3.3; 4.7; 5; 6; 8; 8.5; 9; 12 V
* Produto de qualidade automotiva: 1,8 V, 2,5 V, 3,3 V, 5,0 V, 8,0 V, 8,5 V VOUT em embalagens DPAK e PPAK
* Limite de corrente interna e térmica
* Apenas 2,2 μF para estabilidade
* Disponível em ± 1% (AB), ± 1,5% (AC) ou ± 2% (C) a 25 °C
* Rejeição da tensão de alimentação: 80 dB (normal)
* Intervalo de temperatura: de -40 a 125 °C
DescriçõesdeLF120ABDT-TR
O LFXX é um regulador de queda muito baixa disponível nos pacotes TO-220, TO-220FP, DPAK e PPAK e numa ampla gama de tensões de saída.
Classificações ambientais e de exportaçãodeLF120ABDT-TR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
