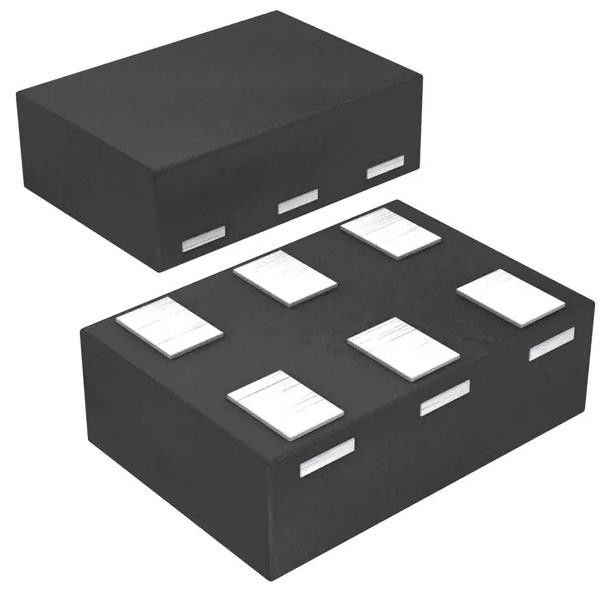

TPS62235DRYR Buck Switching Regulator IC positivo fixo 1,2V 1 saída 500mA 6-UFDFN
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS62235DRYR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Tipo de saída: | Fixado | Número de saídas: | 1 |
|---|---|---|---|
| Voltagem - Entrada (min): | 2,05V | Voltagem - Entrada (máximo): | 6V |
| Voltagem - saída (min/fixa): | 1.2V | Corrente - Saída: | 500 mA |
| Frequência - Troca: | 2MHz | Temperatura de funcionamento: | -40°C ~ 125°C (TJ) |
Descrição de produto
TPS62235DRYR Buck Switching Regulator IC positivo fixo 1,2V 1 saída 500mA 6-UFDFN
Especificações de TPS62235DRYR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Fixado |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 2.05V |
| Voltagem - Entrada (máximo) | 6V |
| Voltagem - saída (min/fixa) | 1.2V |
| Voltagem - Saída (máximo) | - |
| Corrente - Saída | 500 mA |
| Frequência - Troca | 2MHz |
| Rectificador síncrono | - Sim, sim. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 6-UFDFN |
| Pacote de dispositivos do fornecedor | 6-SON (1.45x1) |
| Número do produto de base | TPS62235 |
CaracterísticasdeTPS62235DRYR
• Frequência de comutação de 2 MHz / 3 MHz
• Até 94% de eficiência
• Corrente máxima de saída até 500 mA
• Temperatura de operação da junção de 40°C a 125°C
• PSRR elevado (até 90 dB)
• Pequenos componentes de filtro externo de saída 1 μH e 4,7 μF
• VIN de 2,05 V a 6 V
• Modo de poupança de energia otimizado para baixa tensão de saída
• Operação no modo PWM forçado
• Tipo de corrente quiescente de 22 μA
• 100% do ciclo de trabalho para o menor abandono
• Pequena embalagem USON de 1 mm × 1,5 mm × 0, 6 mm
• Tamanho mínimo da solução de 12 mm2
• Suporta 0,6 mm de altura máxima da solução
DescriçõesdeTPS62235DRYR
• Substituição de LDO
• Áudio portátil, mídia portátil
• Wireless de baixo consumo
• Fornecimento do núcleo DSP de baixa potência
• Câmeras digitais
Classificações ambientais e de exportaçãodeTPS62235DRYR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
