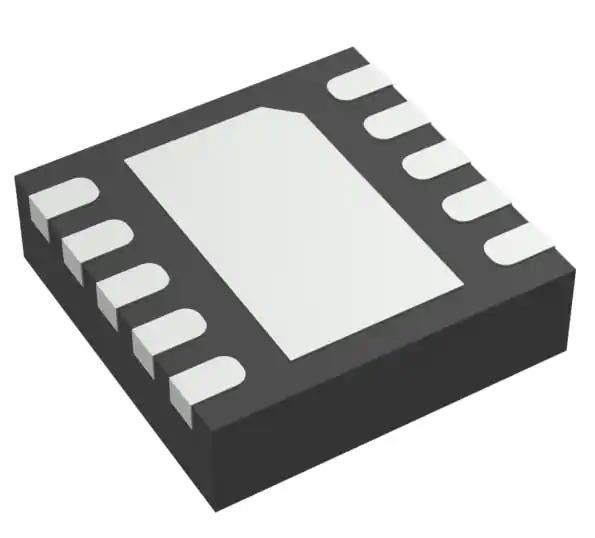

TPS63700DRCR Regulador de comutação de impulso de caixa IC Negativo ajustável -2V 360mA
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS63700DRCR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Resistência: | 2 kOhms | Tolerância: | ± 0,1% |
|---|---|---|---|
| Potência (watts): | 0.1W, 1/10W | Composição: | Película fina |
| Características: | Anti-enxofre, automóvel AEC-Q200, resistente à umidade | Coeficiente de temperatura: | ±25ppm/°C |
| Temperatura de funcionamento: | -55°C ~ 155°C | Pacote de dispositivos do fornecedor: | 603 |
Descrição de produto
TPS63700DRCR Regulador de comutação de impulso de caixa IC Negativo ajustável -2V 360mA
Especificações de TPS63700DRCR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Função | Passo para cima/passo para baixo |
| Configuração de saída | Negativo |
| Topologia | Buck-Boost |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 2.7V |
| Voltagem - Entrada (máximo) | 5.5V |
| Voltagem - saída (min/fixa) | -2V |
| Voltagem - Saída (máximo) | -15V |
| Corrente - Saída | 360 mA |
| Frequência - Troca | 1.38MHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 85°C (TA) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 10-VFDFN exposto |
| Pacote de dispositivos do fornecedor | 10-VSON (3x3) |
| Número do produto de base | TPS63700 |
CaracterísticasdeTPS63700DRCR
* Voltagem de saída ajustável até -15 V
* Faixa de tensão de entrada de 2,7 V a 5,5 V
* Até 360 mA de corrente de saída
* Limite de corrente do interruptor típico de 1000 mA
* Até 84% de eficiência
* Operação PWMO de frequência fixa típica de 1,4 MHz
* Desligamento térmico
* Protecção contra sobrevoltagem de saída tipicamente de 19 V
* Corrente de desligamento de 1,5 pA
* Pequena embalagem SON-10 de 3 mm x 3 mm (DRC)
DescriçõesdeTPS63700DRCR
* Fornecimento de tensão negativa genérico
* Displays OLED de tamanho pequeno a médio
* Proporção de Bias
Classificações ambientais e de exportaçãodeTPS63700DRCR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 2 (1 ano) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
