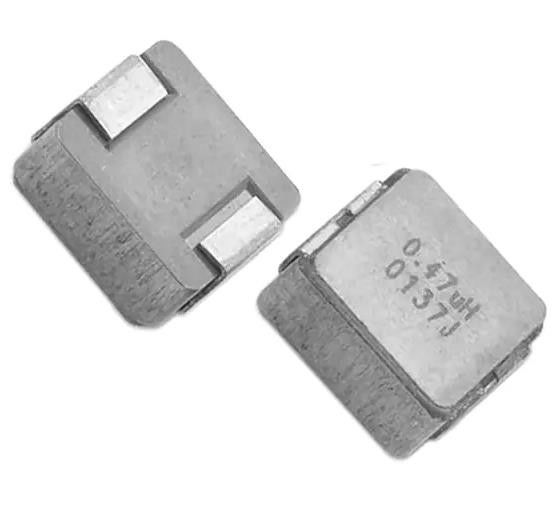

IHLP2525CZERR68M01 680 nH Indutor moldado blindado 15,5 A 5,5 mOhm Max
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | IHLP2525CZERR68M01 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | dias 1-3working |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100.000 |
|
Informação detalhada |
|||
| Indutividade: | 680 nH | Tolerância: | ± 20% |
|---|---|---|---|
| Câmbio de corrente nominal (Amp): | 15.5 A | Corrente - Saturação (Isat): | 25A |
| proteção: | protetor | Resistência de corrente contínua (DCR): | 5.5mOhm Max. |
| Temperatura de funcionamento: | -55°C ~ 125°C | Frequência de indução - ensaio: | 100 kHz |
Descrição de produto
IHLP2525CZERR68M01 680 nH Indutor moldado blindado 15,5 A 5,5 mOhm Max
Especificações de IHLP2525CZERR68M01
| TÍPO | Descrição |
| Categoria | Indutores, bobinas, estrangulamentos |
| Indutores fixos | |
| Mfr | Vishay Dale |
| Série | IHLP-2525CZ-01 |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Tipo | Forrado |
| Material - Núcleo | - |
| Indutividade | 680 nH |
| Tolerância | ± 20% |
| Câmbio de corrente nominal (Amp) | 15.5 A |
| Corrente - Saturação (Isat) | 25A |
| Proteção | Escondido |
| Resistência de corrente contínua (DCR) | 5.5mOhm Max. |
| Q @ Freq | - |
| Frequência - auto-resonante | - |
| Classificações | - |
| Temperatura de funcionamento | -55°C ~ 125°C |
| Frequência de indução - ensaio | 100 kHz |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Não-padrão |
| Pacote de dispositivos do fornecedor | - |
| Tamanho / Dimensão | 0.270" L x 0,255" W (6,86 mm x 6,47 mm) |
| Altura - Sentado (máximo) | 0.118" (3,00 mm) |
CaracterísticasdeIHLP2525CZERR68M01
• Altura mais baixa (3,0 mm) nesta impressão de embalagem
• Construção blindada
• Excelente armazenamento de energia DC/DC até 5 MHz. Aplicações de inductores de filtro até SRF (ver Especificações Elétricas Padrão tabela)
• DCR/μH mais baixo, neste tamanho de embalagem
• Controla picos elevados de corrente transitória sem saturação
• Ruído de zumbido ultra baixo, devido à construção de material composto
DescriçõesdeIHLP2525CZERR68M01
• Aplicações PDA / notebook / desktop / servidor
• Conversores de POL de alta corrente
• Fornecimentos de energia de baixo perfil e de alta corrente
• Dispositivos movidos a bateria
• Conversores DC/DC em sistemas de energia distribuídos
• Conversor DC/DC para matrizes de portas programáveis de campo (FPGA)
Classificações ambientais e de exportaçãodeIHLP2525CZERR68M01
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8504.50.4000 |
