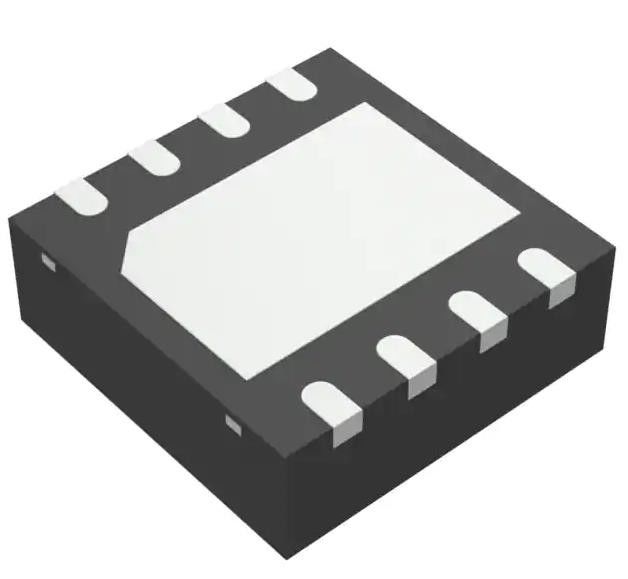

UCC27201ADRMR Condutor de porta de meio-ponte IC não inversor 8-VSON (4x4)
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | UCC27201ADRMR |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Configuração conduzida: | Metade-ponte | Tipo de canal: | Independente |
|---|---|---|---|
| Número de motoristas: | 2 | Tipo da porta: | MOSFET do N-canal |
| Voltagem - Fornecimento: | 8V ~ 17V | Tensão da lógica - VIL, VIH: | 0.8V, 2.5V |
| Atual - saída máxima (fonte, dissipador): | 3A, 3A | Alta tensão lateral - máxima (tira de bota): | 120 V |
Descrição de produto
UCC27201ADRMR Condutor de porta de meia ponte IC não inversor 8-VSON (4x4)
Especificações de UCC27201ADRMR
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Motoristas de porta | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Configuração a motor | Meia-ponte |
| Tipo de canal | Independente |
| Número de condutores | 2 |
| Tipo de porta | MOSFET de canal N |
| Voltagem - Fornecimento | 8V ~ 17V |
| Voltagem lógica - VIL, VIH | 0.8V, 2.5V |
| Corrente - Pico de saída (fonte, sumidouro) | 3A, 3A |
| Tipo de entrada | Não invertível |
| Voltagem lateral elevada - Max (Bootstrap) | 120 V |
| Tempo de subida / queda (tipo) | 8n, 7n |
| Temperatura de funcionamento | -40°C ~ 140°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | Pad 8-VDFN Exposto |
| Pacote de dispositivos do fornecedor | 8-VSON (4x4) |
| Número do produto de base | UCC27201 |
Características do UCC27201ADRMR
* Alimenta dois MOSFETs de canal N em configuração de lado alto e lado baixo
* Gestão da tensão negativa no sistema HS (-18V)
* Tensão máxima de arranque 120 V
* Tensão máxima VDD 20 V
* Diodo Botstrap 0.65-V VF, 0.6-Q RD no chip
* Operação superior a 1 MHz
* 20-ns Tempo de atraso da propagação
* Correntes de saída de sumidouro 3-A, fonte 3-A
* 8-ns Rise/7-ns Fall Time com carga de 1000-pF
* 1-ns Delay Matching
* Bloqueio de baixa tensão para motorista de alta e baixa tensão
* Oferecido em pacotes SOIC (D) de 8 pines, PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) e SON-10 ((DPR)
* Especificado entre -40°C e 140°C
Aplicações de UCC27201ADRMR
* Fornecimentos de energia para os mercados das telecomunicações, das comunicações de dados e dos comerciantes
* Aplicações half-bridge e conversores full-bridge
* Arquitetura isolada de autocarros
* Conversores de dois interruptores para a frente
* Conversores para a frente de pinça activa
* Conversores de alta tensão sincrono-buck
* Amplificadores de áudio de classe D
Classificações ambientais e de exportação deUCC27201ADRMR
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
