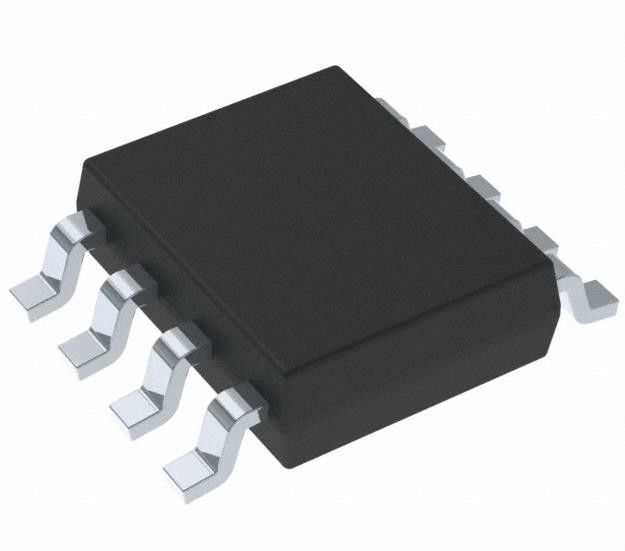

TPS5430DDA Buck Switching Regulator IC Positivo Ajustável 1.221V 1 Saída 3A
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | TPS5430DDA |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Número de saídas: | 1 | Voltagem - Entrada (min): | 5.5V |
|---|---|---|---|
| Voltagem - Entrada (máximo): | 36 V | Voltagem - saída (min/fixa): | 1.221V |
| Voltagem - Saída (máximo): | 32.04V | Corrente - Saída: | 3A |
| Frequência - Troca: | 500 kHz | Rectificador síncrono: | - Não. |
Descrição de produto
TPS5430DDA Buck Switching Regulator IC Positivo Ajustável 1.221V 1 Saída 3A
Especificações de TPS5430DDA
| TÍPO | Descrição |
| Categoria | Circuitos integrados (CI) |
| Gestão de energia (PMIC) | |
| Reguladores de tensão - Reguladores de comutação de corrente contínua | |
| Mfr | Texas Instruments |
| Série | - |
| Pacote | Tubos |
| Função | Descenso |
| Configuração de saída | Positivo |
| Topologia | Buck. |
| Tipo de saída | Ajustável |
| Número de saídas | 1 |
| Voltagem - Entrada (min) | 5.5V |
| Voltagem - Entrada (máximo) | 36 V |
| Voltagem - saída (min/fixa) | 1.221V |
| Voltagem - Saída (máximo) | 32.04V |
| Corrente - Saída | 3A |
| Frequência - Troca | 500 kHz |
| Rectificador síncrono | - Não, não. |
| Temperatura de funcionamento | -40°C ~ 125°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Embalagem / Caixa | 8-PowerSOIC (0,154", 3,90 mm de largura) |
| Pacote de dispositivos do fornecedor | 8-SO PowerPad |
| Número do produto de base | TPS5430 |
Características do TPS5430DDA
• Ampla gama de tensões de entrada:
TPS5430: 5,5 V a 36 V
TPS5431: 5,5 V a 23 V
• Até 3 A de corrente contínua de saída (4 A de pico)
• Alta eficiência de até 95%, possibilitada pelo interruptor MOSFET integrado de 110 mΩ
• Ampla gama de tensões de saída: ajustável até 1,22 V com uma precisão inicial de 1,5%
• A compensação interna reduz ao mínimo o número de partes externas
• Frequência de comutação fixa de 500 kHz para filtros de pequeno tamanho
• Melhoria da regulação da linha e da resposta transitória através da alimentação da tensão de entrada para a frente
• Sistema protegido por limitação de sobrecorrente, proteção contra sobrevoltagem e desligamento térmico
• Intervalos de temperatura das junções de funcionamento de 40°C a 125°C
• Disponível em pequeno pacote SO PowerPADTM de 8 pinos com reforço térmico
• Crie um projeto personalizado usando o TPS5430 com o WEBENCH® Power Designer
Aplicações de TPS5430DDA
• Consumidores: decodificadores, DVDs, ecrãs LCD
• Fornecedores de alimentação de áudio industrial e automóvel
• Carregadores de baterias, fonte de LED de alta potência
• Sistemas de distribuição de energia de 12 V e 24 V
Classificações ambientais e de exportação deTPS5430DDA
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8542.39.0001 |
