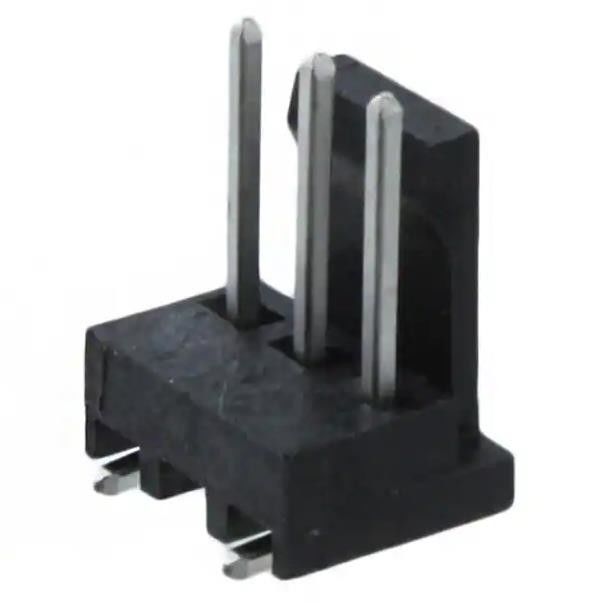

3-647166-3 Conector Header Surface Mount 3 posição 0,100" (2.54mm)
Detalhes do produto:
| Lugar de origem: | originais |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | 3-647166-3 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Terminação: | Solda | Tipo de fixação: | Fechamento da fricção |
|---|---|---|---|
| Comprimento de contato - acoplando-se: | 0.290" (7.37mm) | Altura da isolação: | 0.347" (8,81mm) |
| Forma do contacto: | Quadrado | Fim de contato - acasalamento: | Lata |
| Material de contacto: | Ligação de cobre | Material de isolamento: | Polyamida (PA46), Nylon 4/6 |
Descrição de produto
3-647166-3 Conector Header Surface Mount 3 posição 0,100" (2.54mm)
Especificações de 3-647166-3
|
TÍPO
|
Descrição
|
|
Categoria
|
Conectores, Interconectores
|
|
Conectores retangulares
|
|
|
Cabeçalhos, alfinetes masculinos
|
|
|
Mfr
|
Conectores AMP de conectividade TE
|
|
Série
|
MTA-100
|
|
Pacote
|
Em granel
|
|
Estatuto do produto
|
Atividade
|
|
Tipo de conector
|
Título
|
|
Tipo de contacto
|
Pinhas masculinas
|
|
Pitch - acasalamento
|
0.100" (2.54mm)
|
|
Número de posições
|
3
|
|
Número de linhas
|
1
|
|
Espaçamento de fileiras - acasalamento
|
-
|
|
Número de posições carregadas
|
Todos
|
|
Estilo
|
Tabela para Cable/Wire
|
|
Encosto de mortalha
|
Envolvido - 1 Parede
|
|
Tipo de montagem
|
Montagem de superfície
|
|
Rescisão
|
Soldagem
|
|
Tipo de fixação
|
Bloqueio de atrito
|
|
Duração do contacto - acasalamento
|
0.290" (7.37mm)
|
|
Duração do contacto - Post
|
-
|
|
Duração total do contacto
|
-
|
|
Altura do isolamento
|
0.347" (8,81mm)
|
|
Forma do contacto
|
Quadrado
|
|
Fim de contato - acasalamento
|
Cinza
|
|
Contacto de acabamento Espessura - acasalamento
|
-
|
|
Contacto final - Correio
|
Cinza
|
|
Material de contacto
|
Ligação de cobre
|
|
Material de isolamento
|
Polyamida (PA46), Nylon 4/6
|
|
Características
|
-
|
|
Temperatura de funcionamento
|
-55°C ~ 105°C
|
|
Protecção de entrada
|
-
|
|
Classificação de inflamabilidade do material
|
UL94 V-0
|
|
Cor de isolamento
|
Negro
|
|
Câmbio de corrente nominal (Amp)
|
Varia de acordo com o diâmetro do fio
|
|
Nomenclatura de tensão
|
250 VAC
|
|
Alturas de empilhamento combinadas
|
-
|
|
Contacto Espessura de acabamento - Post
|
-
|
|
Aplicações
|
Propósito geral
|
|
Número do produto de base
|
647166
|
Características do 3-647166-3
* Sistema de conectores
* Tipo de cabeçalho parcialmente coberto
* Fechável Não
* Conector e terminações de contato para placa de circuito impresso
* Conjunto de conectores de PCB Tipo de cabeçalho de montagem de PCB
Aplicações de 3-647166-3
T.E. Interno #: 3-647166-3
cabeçalho de montagem de PCB, vertical, fio-a-tabela, 3 posição, 2,54 mm [.1 polegada] linha do centro, parcialmente revestido, estanho, montagem de superfície, sinal, preto, MTA 100
Classificações ambientais e de exportação de3-647166-3
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Nomenclatura | EAR99 |
| HTSUS | 8536.69.4040 |
