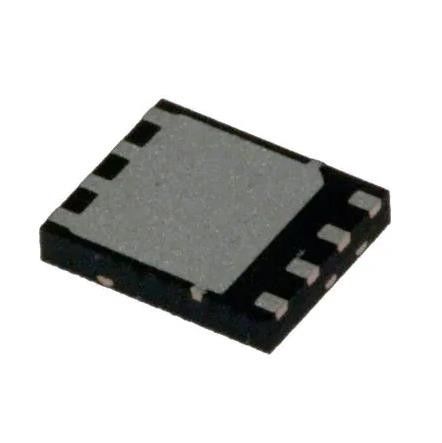

CSD17308Q3 N-Channel 30 V 14A 44A 2.7W Superfície montada 8-VSON-CLIP
Detalhes do produto:
| Lugar de origem: | Origem |
| Marca: | original |
| Certificação: | original |
| Número do modelo: | CSD17308Q3 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | negotiation |
| Detalhes da embalagem: | Caixa de cartão |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1000 |
|
Informação detalhada |
|||
| Tipo de FET: | N-canal | Tecnologia: | MOSFET (óxido de metal) |
|---|---|---|---|
| Voltagem de saída para a fonte (Vdss): | 30 V | 25 V: | 14A (Ta), 44A (Tc) |
| Tensão de accionamento (max Rds On, min Rds On): | 3V, 8V | Rds On (Max) @ Id, Vgs: | 10.3mOhm @ 10A, 8V |
| Vgs(th) (Max) @ Id: | 1.8V @ 250µA | Carga da porta (Qg) (máximo) @ Vgs: | 5.1 nC @ 4,5 V |
| Vgs (máximo): | +10V, -8V | ||
Descrição de produto
CSD17308Q3 N-Channel 30 V 14A 44A 2.7W Superfície montada 8-VSON-CLIP
Especificações de C0010/R0050
| TÍPO | Descrição |
| Categoria | Produtos de semicondutores discretos |
| Transistores | |
| FET, MOSFET | |
| FETs únicos, MOSFETs | |
| Mfr | Texas Instruments |
| Série | NexFETTM |
| Pacote | Tape & Reel (TR) |
| Faixa de corte (TC) | |
| Estatuto do produto | Atividade |
| Tipo de FET | N-canal |
| Tecnologia | MOSFET (óxido metálico) |
| Voltagem de saída para a fonte (Vdss) | 30 V |
| Corrente - drenagem contínua (Id) @ 25°C | 14A (Ta), 44A (Tc) |
| Tensão de accionamento (max Rds On, min Rds On) | 3V, 8V |
| Rds On (Max) @ Id, Vgs | 10.3mOhm @ 10A, 8V |
| Vgs(th) (Max) @ Id | 1.8V @ 250μA |
| Carga da porta (Qg) (máximo) @ Vgs | 5.1 nC @ 4,5 V |
| Vgs (máximo) | +10V, -8V |
| Capacidade de entrada (Ciss) (Max) @ Vds | 700 pF @ 15 V |
| Característica FET | - |
| Dissipação de energia (máximo) | 2.7W (Ta) |
| Temperatura de funcionamento | -55°C ~ 150°C (TJ) |
| Tipo de montagem | Montagem de superfície |
| Pacote de dispositivos do fornecedor | 8-VSON-CLIP (3.3x3.3) |
| Embalagem / Caixa | 8-PowerTDFN |
| Número do produto de base | Ativos de capital próprio |
Características doFDV301N
• Optimizado para acionamento de portões de 5 V
• Qg e Qgd ultra- baixos
• Baixa resistência térmica
• Avalanche classificado
• Revestimento de terminais sem chumbo
• Compatível com a RoHS
• Sem halogênio
• embalagem de plástico VSON 3,3 mm × 3,3 mm
Aplicações deFDV301N
• Ponto de carga do caderno
• Sistema sincronizado de carga em rede, telecomunicações e sistemas informáticos
Classificações ambientais e de exportação deFDV301N
| Atributo | Descrição |
| Estatuto da RoHS | Conformidade com a ROHS3 |
| Nível de sensibilidade à humidade (MSL) | 1 (Ilimitado) |
| Estatuto REACH | REACH Não afectado |
| Nomenclatura | EAR99 |
| HTSUS | 8541.29.0095 |
